105

-RU

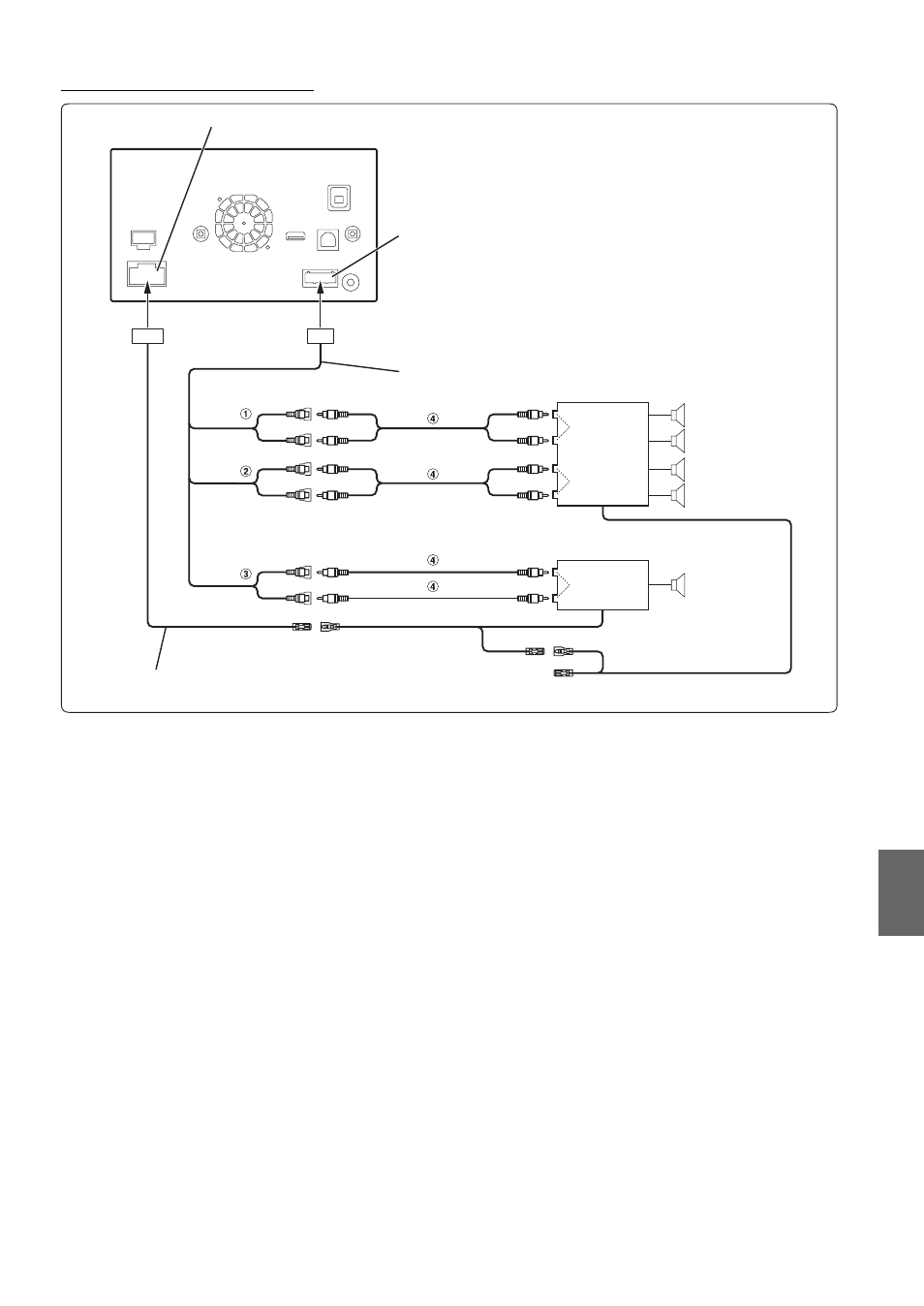

Подключение внешнего усилителя

1 Фронтальные выходные разъемы RCA

КРАСНЫЙ - для правого, БЕЛЫЙ - для левого.

2 Тыловые выходные разъемы RCA

КРАСНЫЙ - для правого, БЕЛЫЙ - для левого.

3 Разъем RCA сабвуфера

4 Кабельный удлинитель RCA (приобретается

дополнительно)

Разъем AUX/PRE OUT

Разъем источника питания

Кабель AUX/PRE OUT

(Красный)

(Белый)

4-х канальный усилитель (приобретается дополнительно)

Вход

Вход

Фронтальный динамик

Тыловой динамик

REMOTE TURN-ON

(Синий/Белый)

Кабель питания

Усилитель для сабвуфера (приобретается дополнительно)

Вход

Сабвуфер

(Красный)

(Белый)

REMOTE ON

(Синий/Белый)

REMOTE ON

(Синий/Белый)

(Красный)

(Белый)
