Подключение внешнего устройства
1 Разъемы видео/аудиовходов (AUX INPUT)
2 Разъемы аудио/видео выходов (AUX OUTPUT)
Используется при подключении дополнительного
монитора и т. д.
3 Кабельный удлинитель RCA (приобретается
дополнительно)
4 Входной кабель дистанционного управления
(Коричневый)
Подключите этот кабель к выходному кабелю
дистанционного управления. Этот кабель передает
управляющие сигналы от дистанционного управления.
5 Выходной кабель дистанционного управления
(Коричневый)
Подключите этот выход к входу дистанционного
управления. Этот разъем используется для вывода
управляющих сигналов дистанционного управления.
• Есть возможность сменить имя внешнего устройства. См. “Настройка режима AUX” (стр. 55).

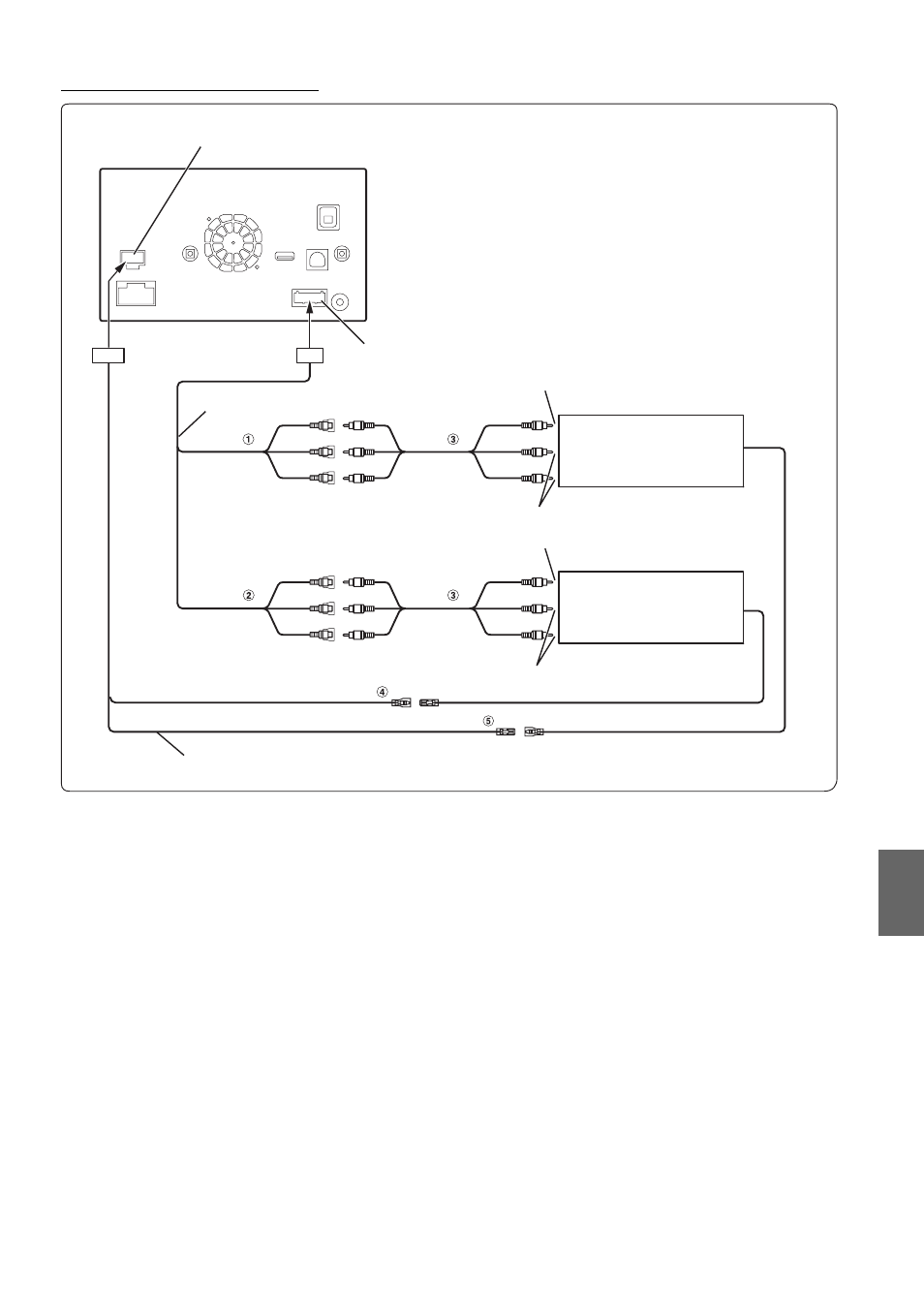

Разъем камеры
Разъем AUX/PRE OUT
Кабель AUX/PRE OUT
(Желтый)
(Красный)
(Белый)
(Желты
(Крас
(Белый
К разъему видеовыхода
К разъему аудиовыхода
DVD-чейнджер
(приобретается
дополнительно)
К разъему видеовхода
К разъему аудиовхода
Тыловой монитор
(приобретается
дополнительно)
Кабель камеры
REMOTE OUT
(Коричневый)
REMOTE IN
(белый/коричневый)
REMOTE IN
(Коричневый)
REMOTE OUT
(белый/коричневый)
