Технические характеристики котла
| 9
RU
6 720 680 462 (2010/08)
Котел с накопительным бойлером (типа ZS...)
Если температурный датчик в бойлере показывает
слишком низкую температуру:
• включается насос (62).
• рaзжигается горелка.
• 3-ходовой инверсионный клапан (64)
переключается на позицию контура горячей воды
2.10.3 Насос
Если к котлу не подключён термостат, таймер или
регулятор температуры помещения, насос включается
в работу по запросу на отопление.
При наличии таймера или регулятора температуры
помещения насос включается, если:
• температура в помещении ниже температуры,
установленной на регуляторе (TR 12).
• котел находится в режиме работы, а температура в
помещении ниже установленной на регуляторе
температуре (TRZ 12 -2 / TR 15 RF).
• насос работает в пределах запрограммированных
значений (TRZ 12 -2 / TR 15 RF)

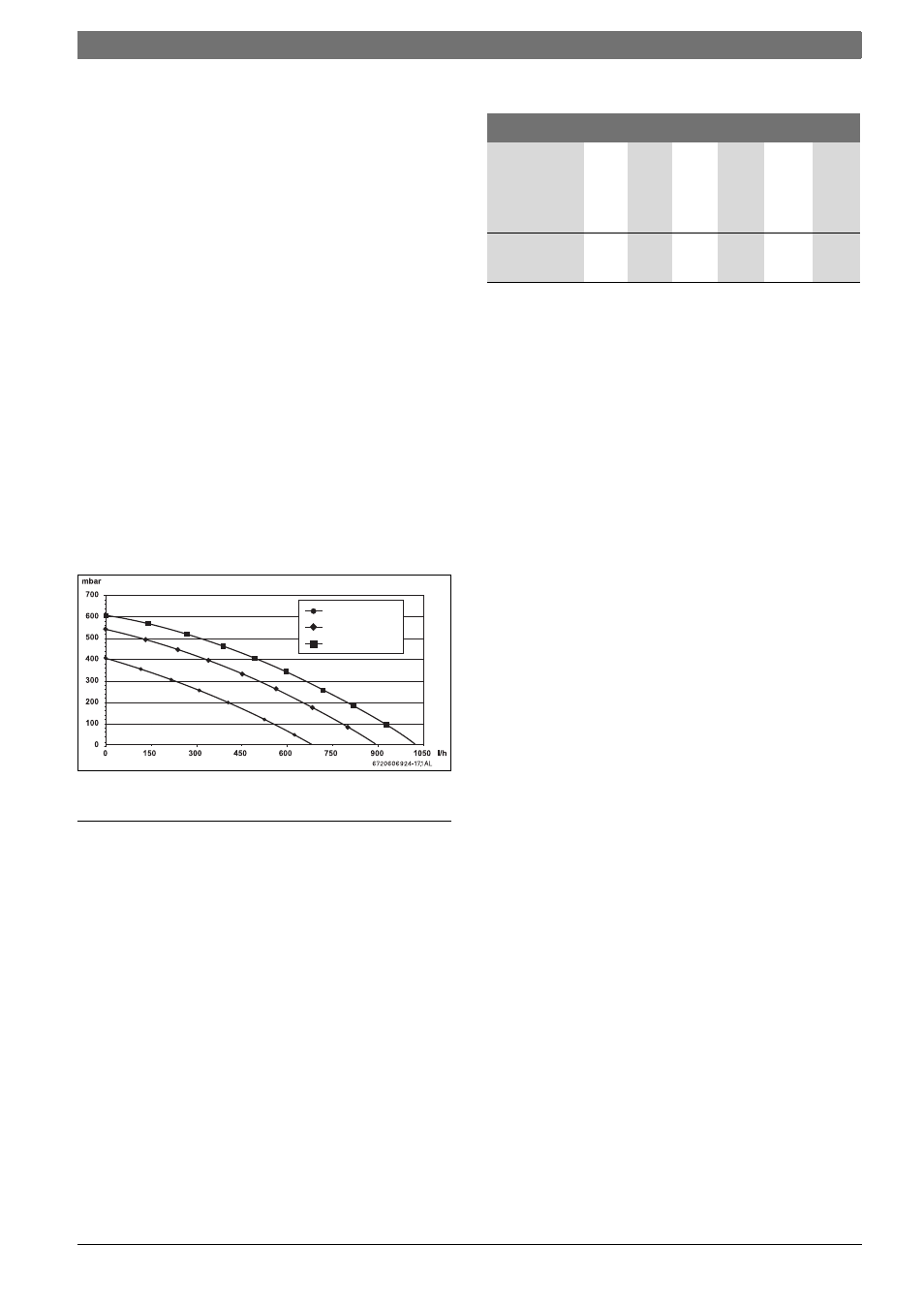

Рис 6
Характеристика работы насоса
2.11
Расширительный бак
Для компенсации повышения давления в котле в
результате роста температуры в процессе эксплутации
имеется расширительный бак ёмкостью 6 л с
давлением заполнения 0,75 бар.
При максимальной температуре горячей воды в
подающем трубопроводе, составляющей 88
°C, на
основе масимального давления в отопительной
системе можно определить максимальный объём воды
в системе.
Чтобы увеличить объём заполнения:
B Открыть вентиль расширительного бака (70) и
снизить давление заполнения до 0,5 бар.
Скорость II
Скорость III
Скорость I
Максимал
ьное
давление
(бар)
0,5
0,6
0,7
0,8
0,9
1,0
Объём
воды (л)
150
143
135
127
119
111
Таб. 5
