14 | Монтаж RU
6 720 680 462 (2010/08)
Температура поверхности
Температура поверхности котла не превышает 85 °C.
Специальных мер по защите воспламеняемых
строительных материалов или встроенной мебели не
требуется. Однако необходимо учитывать
региональные нормы и предписания.
4.3 Допустимые расстояния
При выборе места для монтажа котла необходимо
соблюдать следующие условия:
B расстояние от всех выступающих частей
поверхности (шланги, трубы, выступы стены и т.п.)
до котла должно быть максимальным.
B Следует обеспечить достаточное пространство для
выполнения работ по монтажу и техническому
обслуживанию - необходимо учесть допустимые
расстояния, указанные в Рис 7.

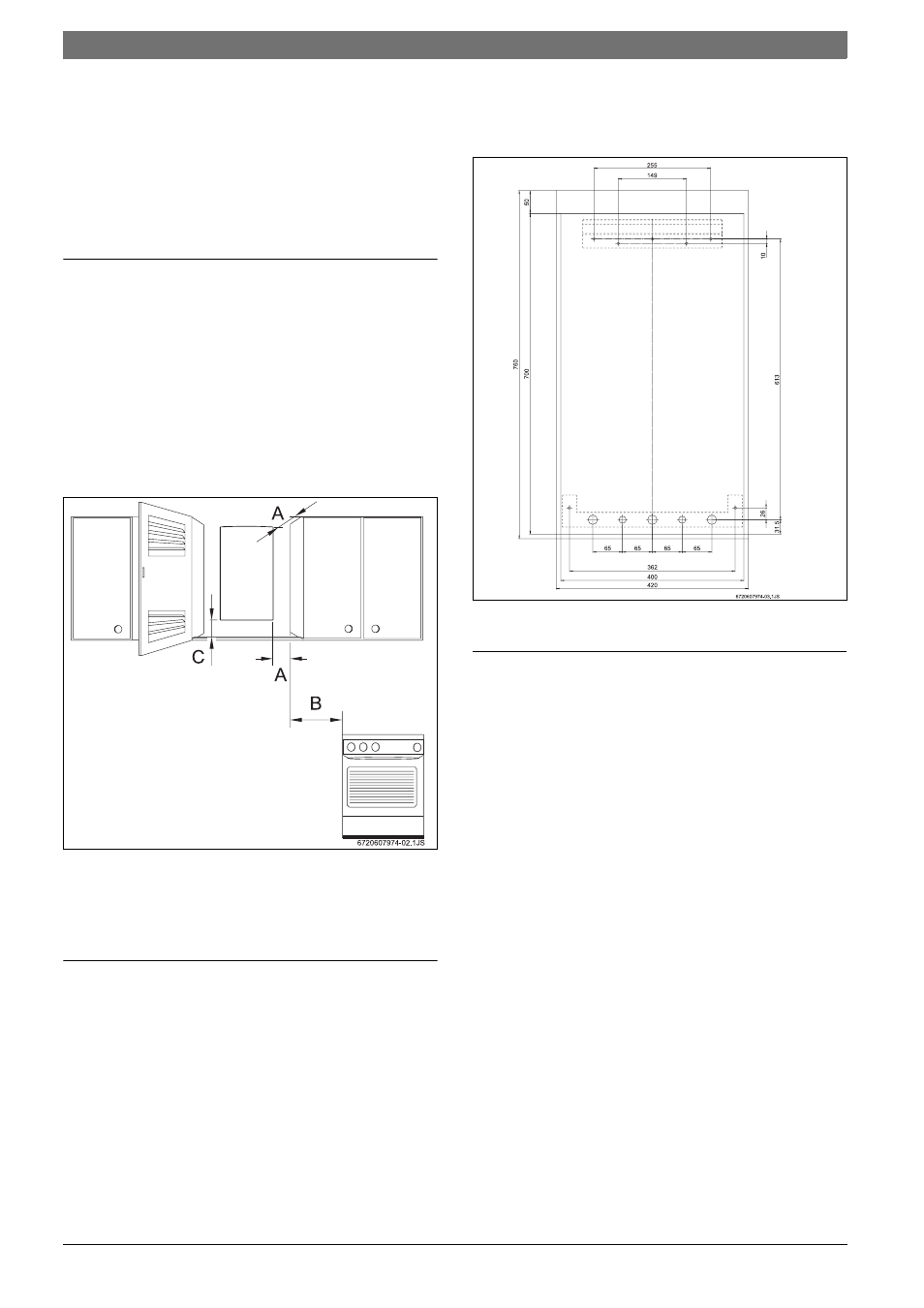

Рис 7 Минимальные расстояния
A Спереди ≥ 0,5 ТП, Т·УНЫ ≥ 1 см
B ≥ 40 см
C ≥ 10 см
4.4 Установка подвесной шины
Установка на стене
B Закрепить монтажный шаблон в выбранном месте
на стене (см. раздел 4.3).
B Наметить, а затем просверлить отверстия для
крепления подвесной шины.
B Снять монтажный шаблон.
B С помощью дюбелей и винтов, входящих в комплект
поставки, прикрепить к стене подвесную шину.
Винты не прикручивать до конца.
B Проверить правильность установки подвесной
шины и до упора закрутить винты.
Рис 8 Комплект для настенного монтажа
4.5 Прокладка трубопроводов
B Подающие трубопроводы и арматуру смонтировать
так, чтобы давлением в сети был обеспечен
достаточный расход в каждой точке отбора.
B Для слива и наполнения системы отопления водой
следует установить в самом низком месте котла
краны для наполнения водой и слива.
B Размеры труб подачи газа должны быть рассчитаны
таким образом, чтобы можно было гарантировать
нормальную работу всех подключённых котлов.
B Трубопроводы следует присоединять без
внутренних напряжений.
B Чтобы обеспечить необходимое положение
присоединительных труб относительно котла,
необходимо использовать прилагаемый комплект
для монтажа.
