26 | Подключение газа
RU
6 720 680 462 (2010/08)
B Отвинтить уплотнительный винт (7a) и подключить
манометр к точке замера.

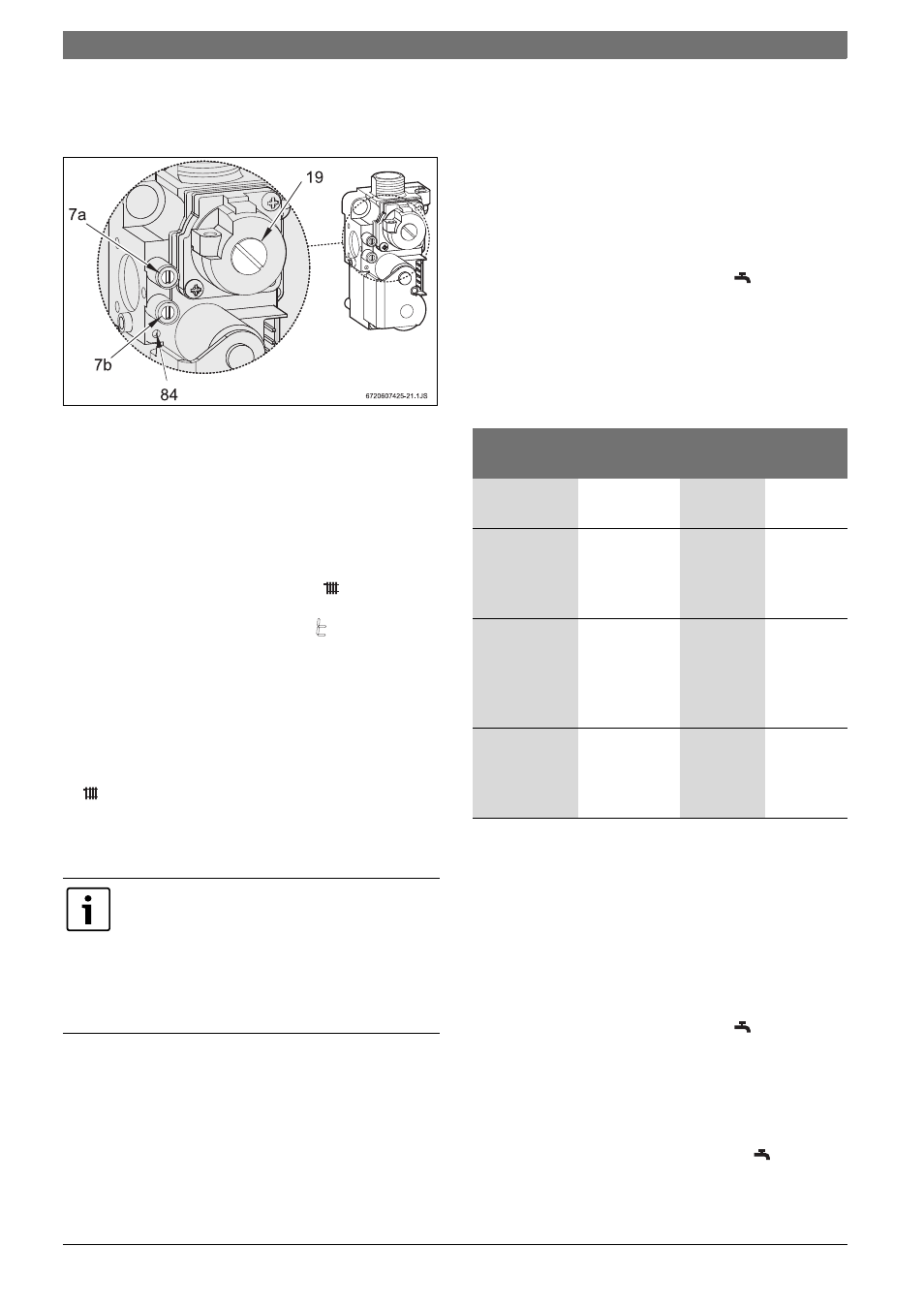

Рис 30 Газовая арматура
7a
измерительный патрубок для измерения давления перед
форсункой
7b
точка замера давления на входе потока газа
19
колпачок винта установки максимального расхода газа
84
винт установки минимального расхода газа
B Открыть газовый кран.
B Включить сервисную функцию (см. раздел 7.2).
B Повернуть регулятор температуры
в среднее
положение.
Индикация на цифровом дисплее
мигает.
Контроль присоединительного давления
выходящего газа
B Отвинтить уплотнительный винт (7b) и подключить
манометр к точке замера.
B Открыть газовый кран.
B Включить котел и повернуть регулятор температуры
в крайнее правое положение.
B Проверить присоединительное давление потока
газа: требуемое значение для природного газа - от
10 до 16 мбар.
B При отклонениях: установить причину и устранить
неисправность.
B Если неисправность устранить невозможно,
сообщить в газоснабжающую службу.
B При необычном пламени: проверить форсунки
горелки.
B Закрыть газовый кран, снять U-образный трубчатый
манометр и завинтить уплотняющий винт (7b).
B Котел следует закрыть, а коробку панели
управления закрепить предохранительными
винтами.
Установка максимального давления перед
форсункой
B Снять опломбированный колпачок установочного
винта газа (19).
B Повернуть регулятор температуры
до упора
вправо.
Управляющее устройство устанавливает
максимальное давление перед форсункой.
B Для котлов на природном газе: с помощью
установочного винта (19) установить максимальное
давление перед форсункой (таб. 10).
B Для котлов, котлов на сжиженном газе: завинтить
установочный винт (19) до конца.
B Снова закрыть установочный винт (19) колпачком и
опломбировать его.
Установка минимального давления перед
форсункой
B Повернуть регулятор температуры
в крайнее
левое положение.
Управляющее устройство устанавливает
минимальное давление перед форсункой.
B С помощью установочного винта (84) установить
минимальное давление перед форсункой (таб. 10).
B Поворачивая регулятор температуры
вправо и
влево, проверить произведённую настройку; при
необходимости откорректировать.
Для природного газа: при показателе
присоединительного давления от 10 до 12
мбар номинальная нагрузка должна
составлять
≤ 85%.
При показателе ниже 10 мбар или выше 16
мбар котел нельзя ни устанавливать, ни
эксплуатировать.
Природный
газ H
Бутан
Пропан
Индекс
форсунки
120/125
74
74
Присоедини
тельное
давление
(мбар)
13
28
37
Максималь
ное
давление
форсунки
(мбар)
1)
1) Кожух установлен
11,5
24-27
31-35
Минимальн
ое давление
форсунки
(мбар)
1)
1,4
4,8
6,4
Таб. 10 Давление перед форсункой
