Технические характеристики котла
| 7
RU
6 720 680 462 (2010/08)
2.8

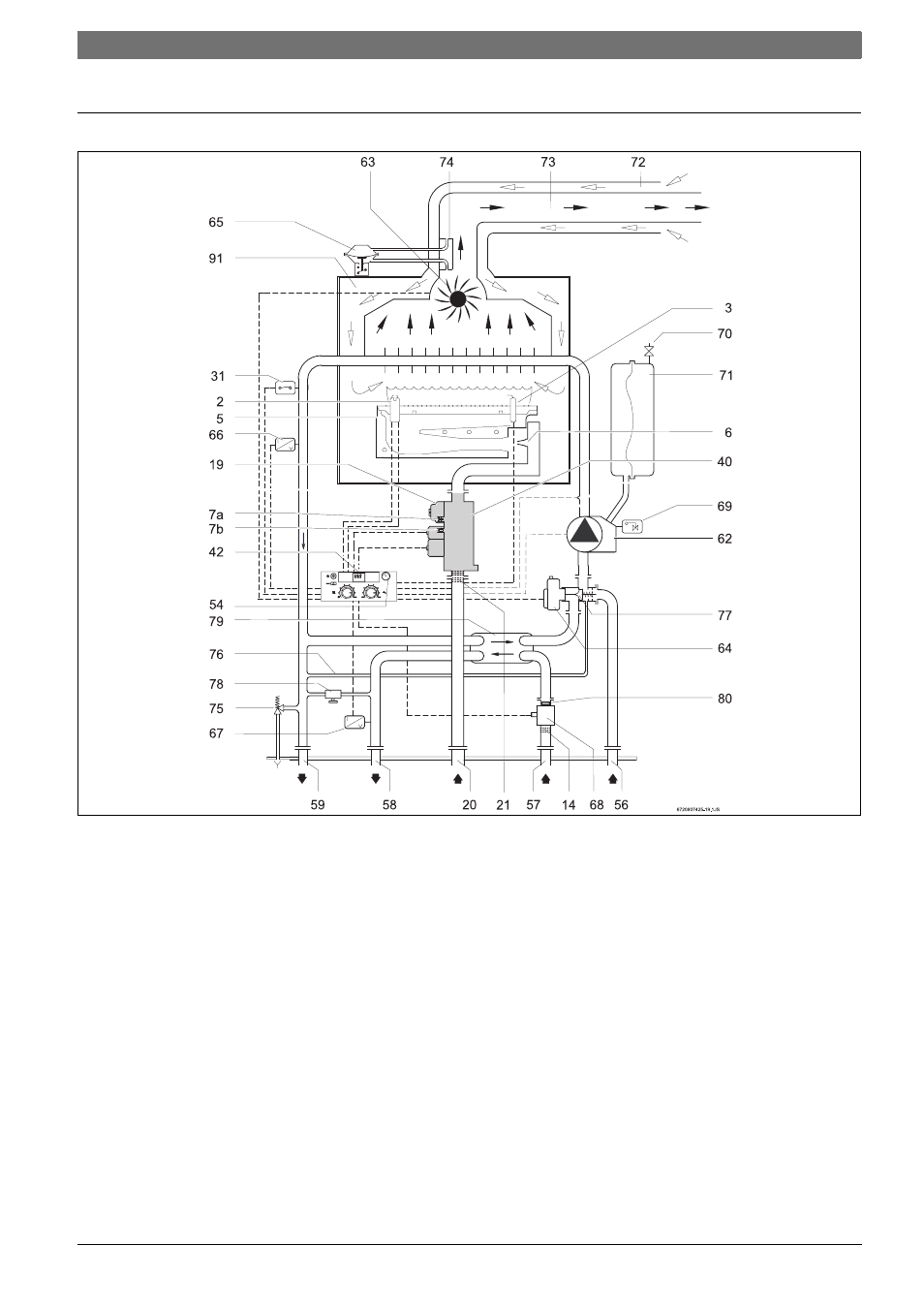

Функциональная схема котла типа ZW...
Рис 4
2
запальный электрод
3
ионизационный контроль пламени
5
горелка
6
форсунка
7a
патрубок для измерения газа перед форсункой
7b
патрубок для измерения газа
14
фильтр для воды
19
регулировочный винт настройки на максимальную подачу
газа
20
газ
21
газовый фильтр (подсоединен к газовому клапану)
31
ограничитель температуры
40
газовая арматура
42
цифровой дисплей
54
манометр
56
обратный трубопровод отопления
57
ZW - холодная вода (ZS - обратная линия из змеевика
бойлера)
58
ZW - горячая вода (ZS - подача теплоносителя в змеевик
бойлера)
59
подающий трубопровод отопления
62
циркуляционный насос с воздухоотделителем
63
вентилятор
64
приводной электродвигатель 3-х ходового клапана
65
мембранный переключатель дифференциального
давления
66
датчик температуры подачи в контуре отопления (NTC)
67
датчик температуры горячей воды (NTC)
68
датчик расхода воды
69
автоматический воздушный клапан
70
вентиль для наполнения азотом
71
расширительный бак
72
труба подачи воздуха
73
труба отвода дымовых газов
74
измерение дифференциального давления
75
предохранительнй клапан
76
байпас
77
3-ходовой клапан
78
кран подпитки
79
пластинчатый теплообменник
80
регулятор расходуемой воды
91
камера сгорания
