7
3 Рекомендации по выбору систем с изолирующей диафрагмой
Изолирующая диафрагма CSB • для VEGADIF 65
36133-R
U-130605
1,4
4
0
2
6
10
8
12
[m]
0
1
2
3
4
5
6
7
8
9
10
[mbar/10 K]
1
2
3
4
5

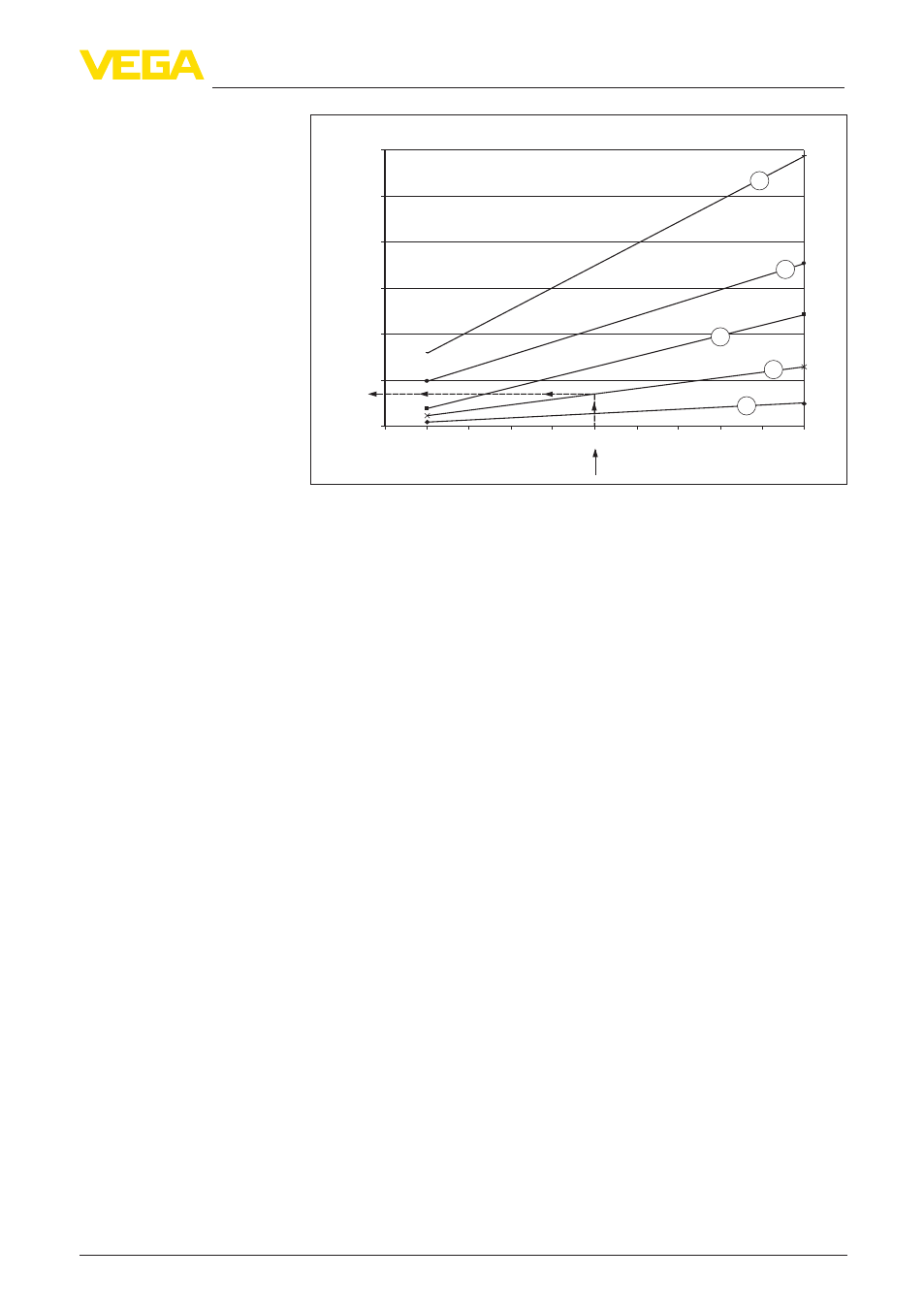

Рис. 2: Температурный коэффициент "TK
окружающая среда
" в зивисимости от
длины капилляра. Характеристики 1 … 5 относятся к перечисленным
ниже типам присоединения.
•
Характеристика 1
– Зажим 3" (ø 91 мм) по DIN 32676, ISO 2852/316L
•
Характеристика 2
– Фланец EN/DIN DN 80 PN 10-40 B1, 316L
– Фланец EN/DIN DN 100 PN 10-16 B1, AISI 316L
– Фланец EN/DIN DN 100 PN 25-40 B1, 316L
– Фланец ASME 3" 150 lbs RF, 316/316L
– Фланец ASME 3" 300 lbs RF, 316/316L
– DIN 11851 DN 80 PN 25, 316L
– Штуцер DIN 11851 DN 80 PN 25, 316L
– Ячейка DN 80 PN 16-400, 316L
– Ячейка DN 100 PN 16-400, 316L
– Ячейки 3" 150-2500 lbs, 316L
•
Характеристика 3
– Фланец ANSI 3" 150 lbs RF, 316/316L, Тубус: 2"/4"/6"/8"
•
Характеристика 4
– Фланец EN/DIN DN 50 PN 10-40 B1, 316L
– Фланец ANSI 2" 150 lbs RF, 316/316L
– Фланец ANSI 3" 300 lbs RF, 316/316L
– DIN 11851 DN 50 PN 25, 316L
– Штуцер DIN 11851 DN 50 PN 25, 316L
– Ячейка DN 50 PN 16-400, 316L
– Ячейка 2" 150-2500 lbs, 316L
•
Характеристика 5
– DRD DN 50 (65 mm), PN 25, 316L
•
Изолирующая диафрагма: "Фланец EN/DIN DN 80 PN 10-40
B1, 316L
•
Длина капилляра: 5 м
•
Окружающая температура капилляра/датчика: 45 °C
•
Заполняющее масло: силиконовое масло
Пример расчета
