4
2 Описание изделия
Изолирующая диафрагма CSB • для VEGADIF 65
36133-R
U-130605
2 Описание изделия
2.1 Структура
Комплект поставки включает:
•
Изолирующая диафрагма, смонтированная на VEGADIF 65
•
Документация
– Данное руководство по эксплуатации
Составными частями изолирующей диафрагмы CSB являются
разделительная мембрана, присоединение и линия передачи
(капилляр). Составные части полностью сварены между собой
и с преобразователем дифференциального давления в единую
герметичную систему.
1
2
4
3

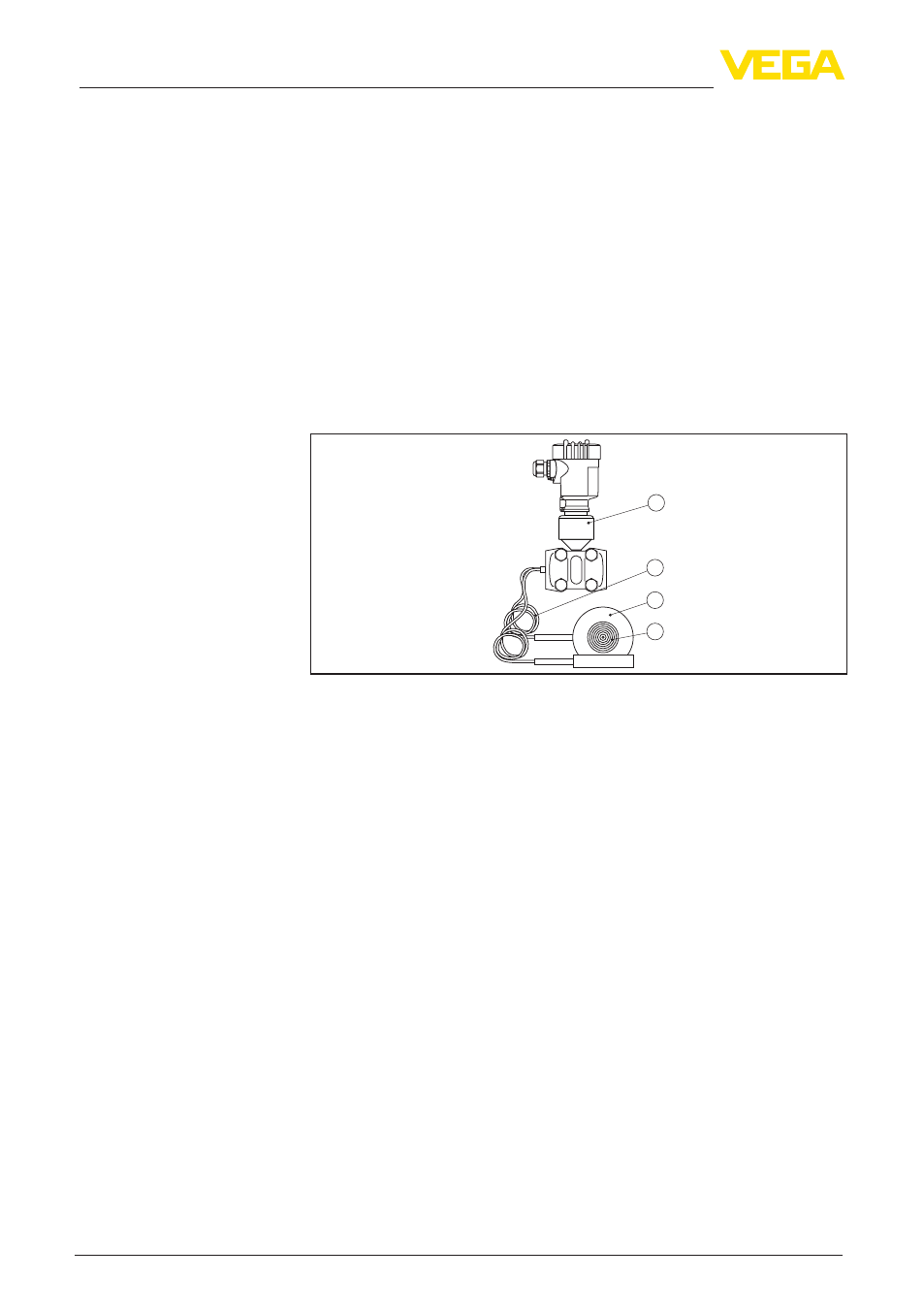

Рис. 1: VEGADIF 65 с изолирующей диафрагмой CSB
1 VEGADIF 65
2 Линия передачи (капилляр)
3 Присоединение
4 Разделительная мембрана
2.2 Принцип работы
Изолирующие диафрагмы применяются в тех случаях,
когда требуется разделение между измеряемой средой
и преобразователем давления, особенно при следующих
условиях:
•
Высокие температуры измеряемой среды
•
Коррозионно-агрессивные среды
•
Сильные вибрации на месте измерения
VEGADIF 65 с изолирующей диафрагмой CSB применяется
также в следующих случаях:
•
Измерение плотности
•
Измерение межфазного уровня
Давление процесса, действующее на разделительную мембрану,
передается через нее и капиллярную линию на чувствительный
элемент преобразователя дифференциального давления.
Комплект поставки
Компоненты
Область применения
Принцип действия
