12
3 Рекомендации по выбору систем с изолирующей диафрагмой
Изолирующая диафрагма CSB • для VEGADIF 65
36133-R
U-130605
давления, когда-либо возможного на изолирующей диафрагме
плюсовой стороны (пустая емкость).
Типичные значения H1: 7 м для силиконового масла и 4 м для
галоидоуглеродного масла.
+ –
+
–
H1
–
+

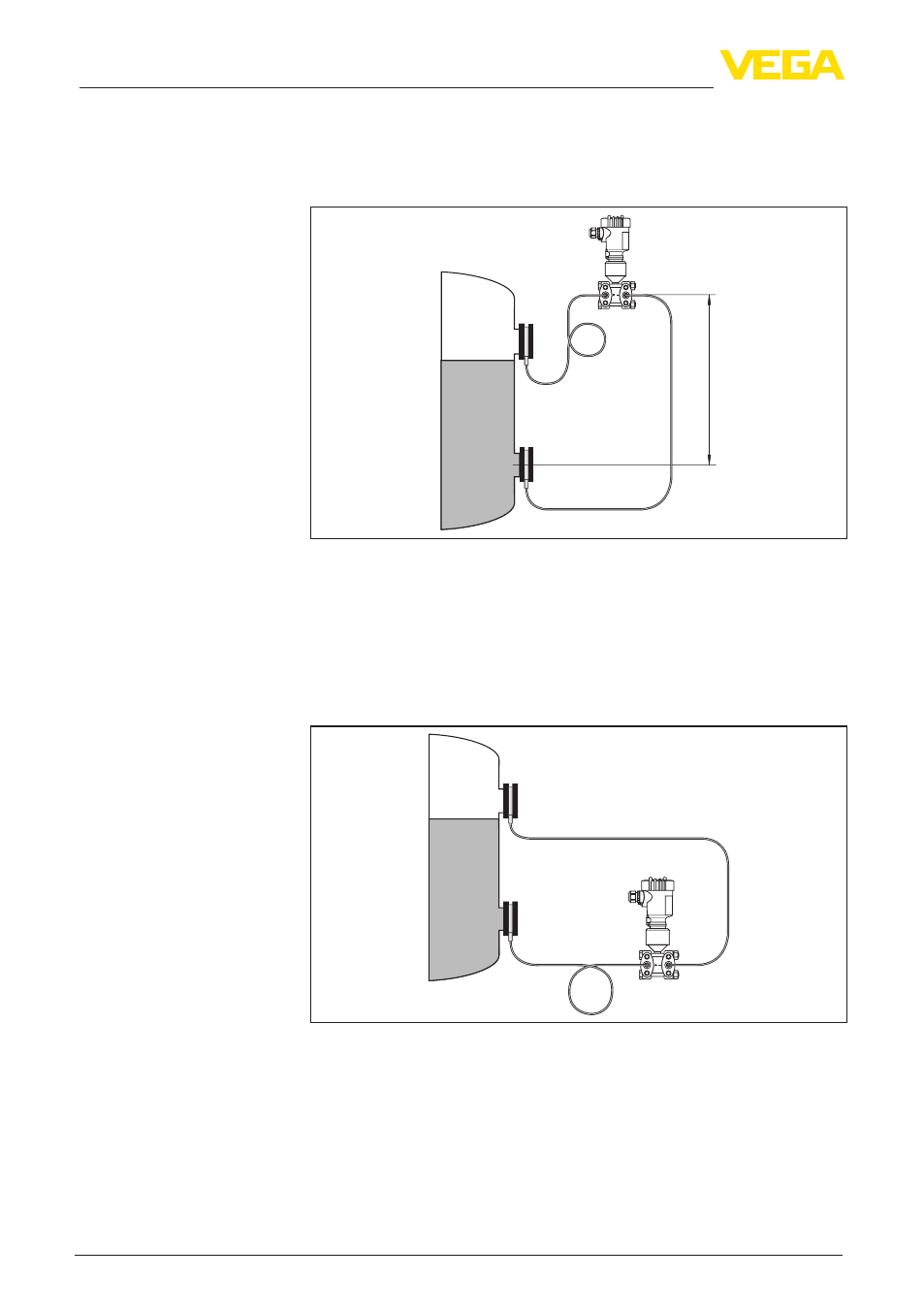

Рис. 10: Максимальная высота при монтаже выше нижней изолирующей
диафрагмы
Для применения при вакууме преобразователь давления
следует монтировать на одной высоте с нижней изолирующей
диафрагмой или ниже нижней изолирующей диафрагмы. Тем
самым исключается дополнительная вакуумная нагрузка через
заполняющее масло в капилляре.
+ –
+
–
Рис. 11: Рекомендуется монтаж ниже нижней изолирующей диафрагмы
Применение при ва-
кууме
