6 Приложение
Изолирующая диафрагма CSB • для VEGADIF 65
36133-R
U-130605
6 Приложение
6.1 Технические данные
Материалы
Поставляемые фланцы DIN/EN изготовлены из нержавеющей стали 316L с номерами мате-
риала 1.4435 или 1.4404.
Мембрана
316L, сплав C276, тантал, сплав C276 с золото-
родиевым покрытием, 316L с пленкой PTFE 0,09 мм
Фланцы 316L
Капилляр 316Ti
Защитная трубка для капилляра 304
Условия процесса
Давление в емкости, макс.
см. Руководство по эксплуатации соответствующего
датчика
Температура процесса, макс. см. Руководство по эксплуатации соответствующего
датчика
6.2 Размеры и вес
2
3
72 mm (2.84"
)
128 mm (5.04"
)
98 mm
(3.94")
54 mm
(2.13")
+ –
41,3 mm (1.63"
)
98 mm
(3.94")
54 mm
(2.13")
+ –
7/16-20 UNF
M 10 (M12)
1

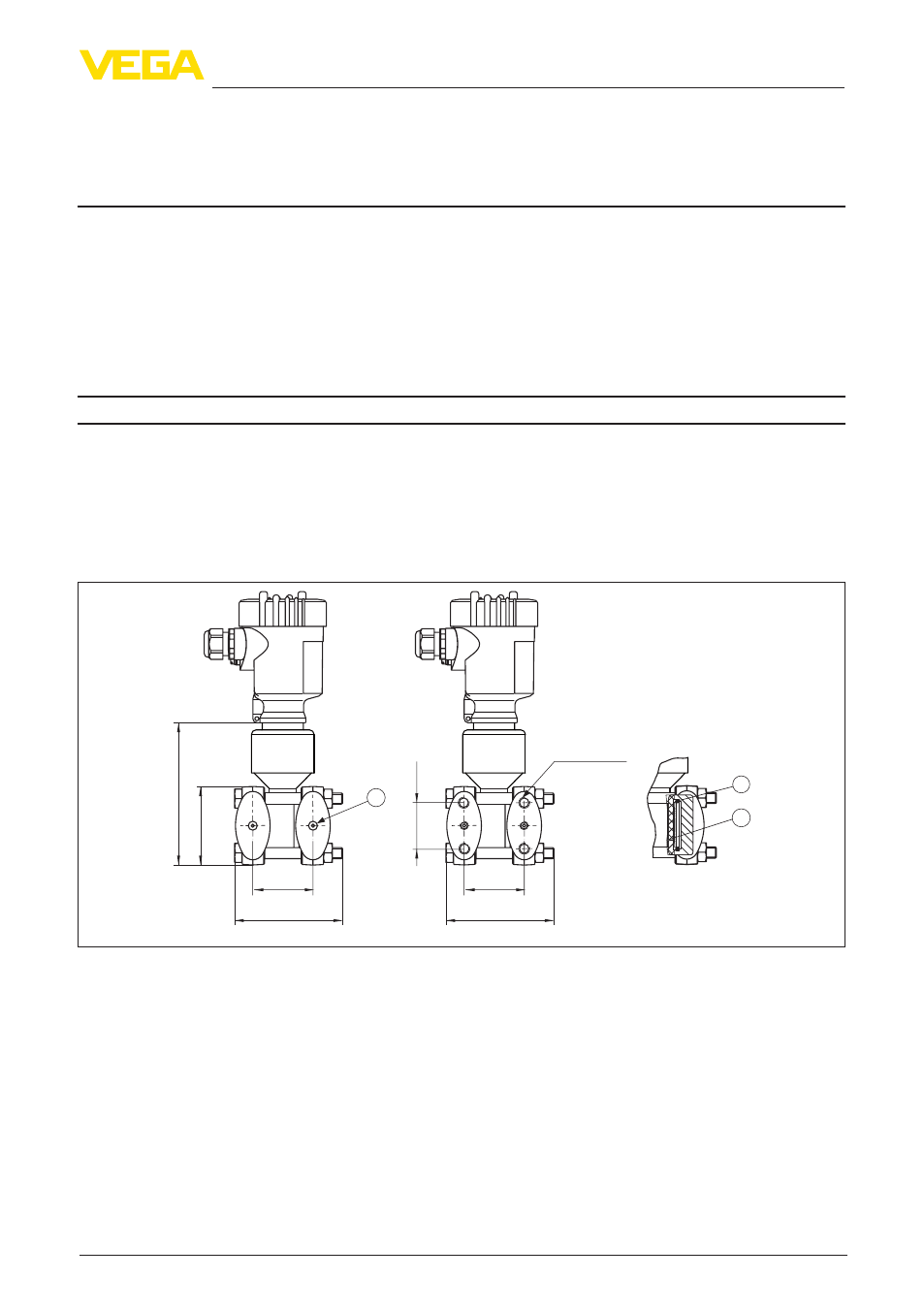

Рис. 15: Слева: Присоединение VEGADIF 65 подготовлено для монтажа изолирующей диафрагмы. Справа:
Положение медного уплотнительного кольца
1 Монтаж изолирующей диафрагмы
2 Медное уплотнительное кольцо
3 Мембрана чашечного типа
В следующих таблицах вместе с размерами даны типичные значения температурных
коэффициентов "TK процесса". Значения действительны для силиконового масла и
мембраны из нержавеющей стали 316L. Для других масел данные коэффициенты нужно
умножить на коэффициент коррекции для соответствующего масла.
Номинальное давление дано для изолирующих диафрагм. Максимальное давление для
полной измерительной установки зависит от самого слабого в отношении давления звена
этой установки.
