3 Описание изделия
PLICSRADIO T62 • Беспроводное передающее устройство (многоканальное)
32624-R
U-130320
запасов и своевременного заказа прямых поставок, а также
дистанционного опроса.
1
2
3
4
5

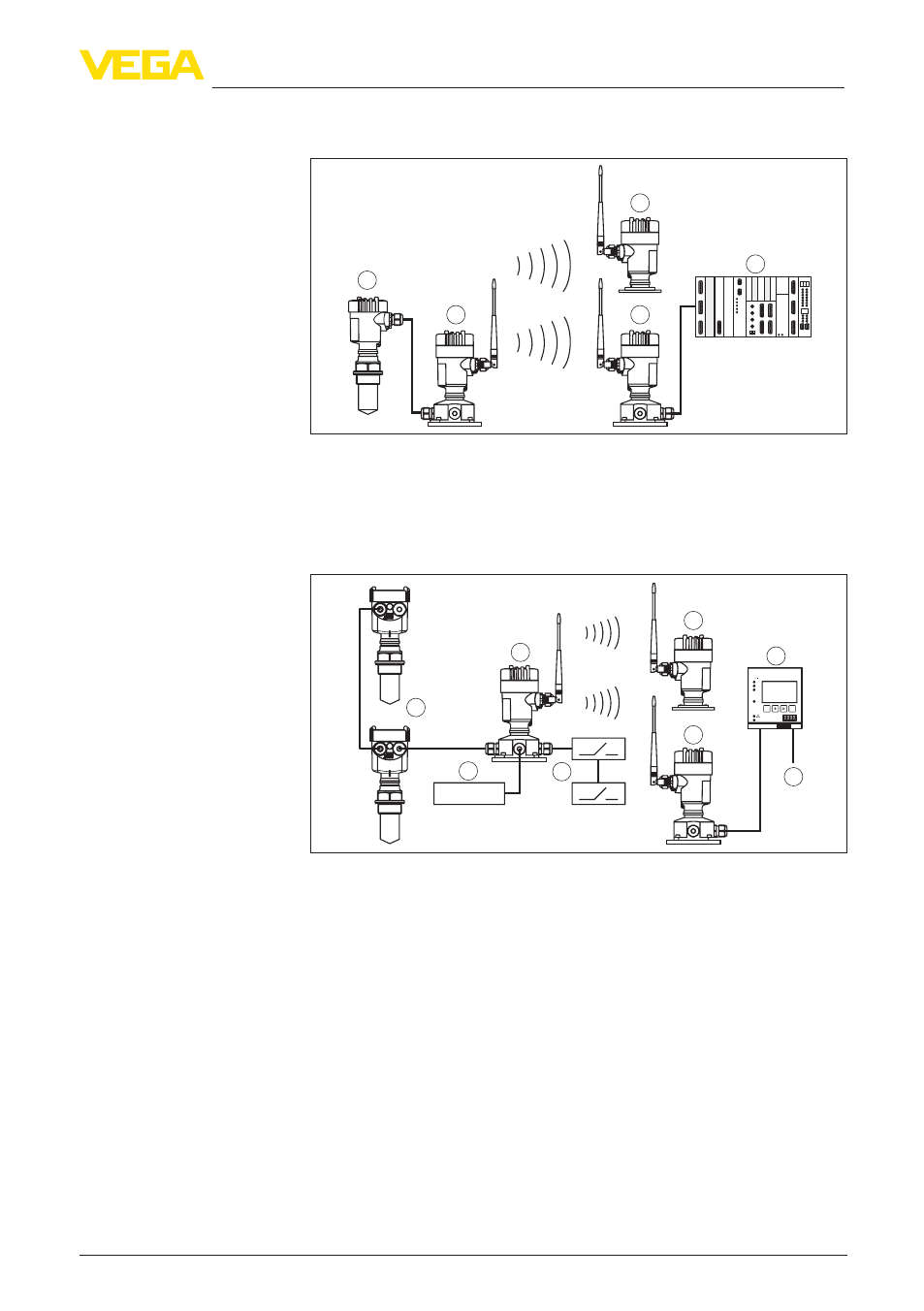

Рис. 2: Пример одноканального применения PLICSRADIO
1 Датчик HART
2 Передающее устройство PLICSRADIO T61
3 Принимающее устройство PLICSRADIO R61
4 Устройство индикации PLICSRADIO D61
5 Формирование сигнала, например ПЛК или индикатор
4... 20 mA
Ser. No.
12345678
on
OK
ESC
COM
PLICSRADIO C62
3
2
1
4
2
3
5
8
6
7
1
Рис. 3: Пример многоканального применения PLICSRADIO
1 2 x датчики HART
2 Устройство 4 … 20 mA
3 2 x переключающие устройства
4 Передающее устройство PLICSRADIO T62
5 Принимающее устройство PLICSRADIO R62
6 Устройство формирования сигнала PLICSRADIO C62
7 Выходы (3 x 4 … 20 mA, 3 x реле, RS232/Ethernet)
8 Устройство индикации PLICSRADIO D61
К устройству PLICSRADIO T62 может быть подключено
до трех датчиков с выходом 4 … 20 mA/HART. Передача
измеренных значений выполняется, в зависимости от входа,
по цифровому протоколу HART или в виде аналогового сигнала
4 … 20 mA. Одновременно устройство служит источником
питания для подключенных датчиков. Имеются также два
входа для переключающих устройств. Измеренные значения
подключенных датчиков могут по беспроводной связи
Принцип действия
