Инструкция по эксплуатации VEGA PLICSRADIO T62 Wireless emitting unit
Страница 19
19
5 Подключение к источнику питания
PLICSRADIO T62 • Беспроводное передающее устройство (многоканальное)
32624-R
U-130320
1 2
+ -
+ -
+
-
+
-
7 8
5 6
3 4
2
3
1

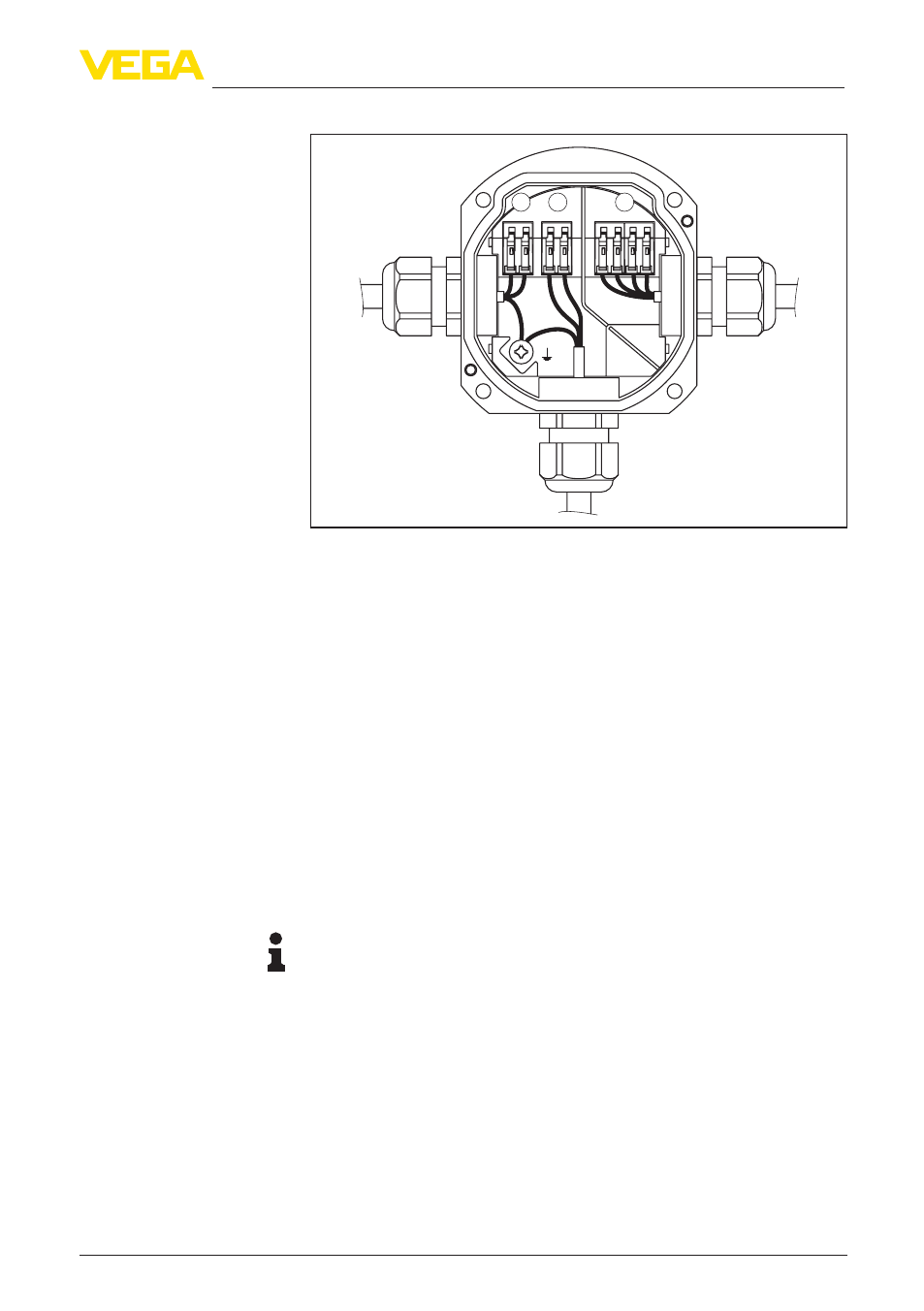

Рис. 10: Подключение датчиков/переключающих входов в цоколе корпуса
1 1 x Вход 4 … 20 mA
2 Вход HART для 3 (2) датчиков
3 2 x Переключающие входы
К устройству PLICSRADIO T62 можно подключить три датчика
непрерывного измерения и два переключающих устройства.
Можно использовать любые устройства с переключающим
выходом. Выход может быть релейным, Namur или
транзисторным (разомкнутый коллектор).
Ко входу HART (контакты 3/4) может быть подключено до
трех датчиков HART в многоточечном режиме (Вход 1 … 3
соответствует адресам HART 1 … 3). Если при этом используется
также вход 4 … 20 mA (контакты 1/2), то ко входу HART можно
подключить только два датчика (адреса HART 1 … 2). В случае
одновременного использования адреса HART 3 и входа
4 … 20 mA, будет выдана ошибка.
Информация:
Подключать можно двухпроводные и четырехпроводные
датчики. Переключение между активным (стандартная
установка) и пассивным режимом входа данных измерения
выполняется через меню. Расположение контактов одинаковое
для обоих режимов.
•
В активном режиме PLICSRADIO T62 является источником
питания для подключенного датчика. Данный режим
предназначен для подключения датчиков без отдельного
источника питания (датчиков в двухпроводном исполнении).
•
В пассивном режиме осуществляется только передача
сигнала, а питание датчику не подается. Данный режим
предназначен для датчиков с собственным отдельным
источником питания (датчиков в четырехпроводном
Схема подключения
датчика в цоколе кор-
пуса
Цифровые входы
Непрерывные входы
