38
10 Приложение
PLICSRADIO T62 • Беспроводное передающее устройство (многоканальное)
32624-R
U-130320
10.2 Размеры
Корпус электроники
1
2
138 mm (5.43"
)
~ 69 mm
(2.72")
~ 88 mm
(3.47")
ø 77 mm
(3.03")
~ 116 mm (4.57")
~ 87 mm (3.43")
ø 84 mm (3.31")
M20x1,5/
½ NPT
M20x1,5/
½ NPT
M20x1,5/
½ NPT

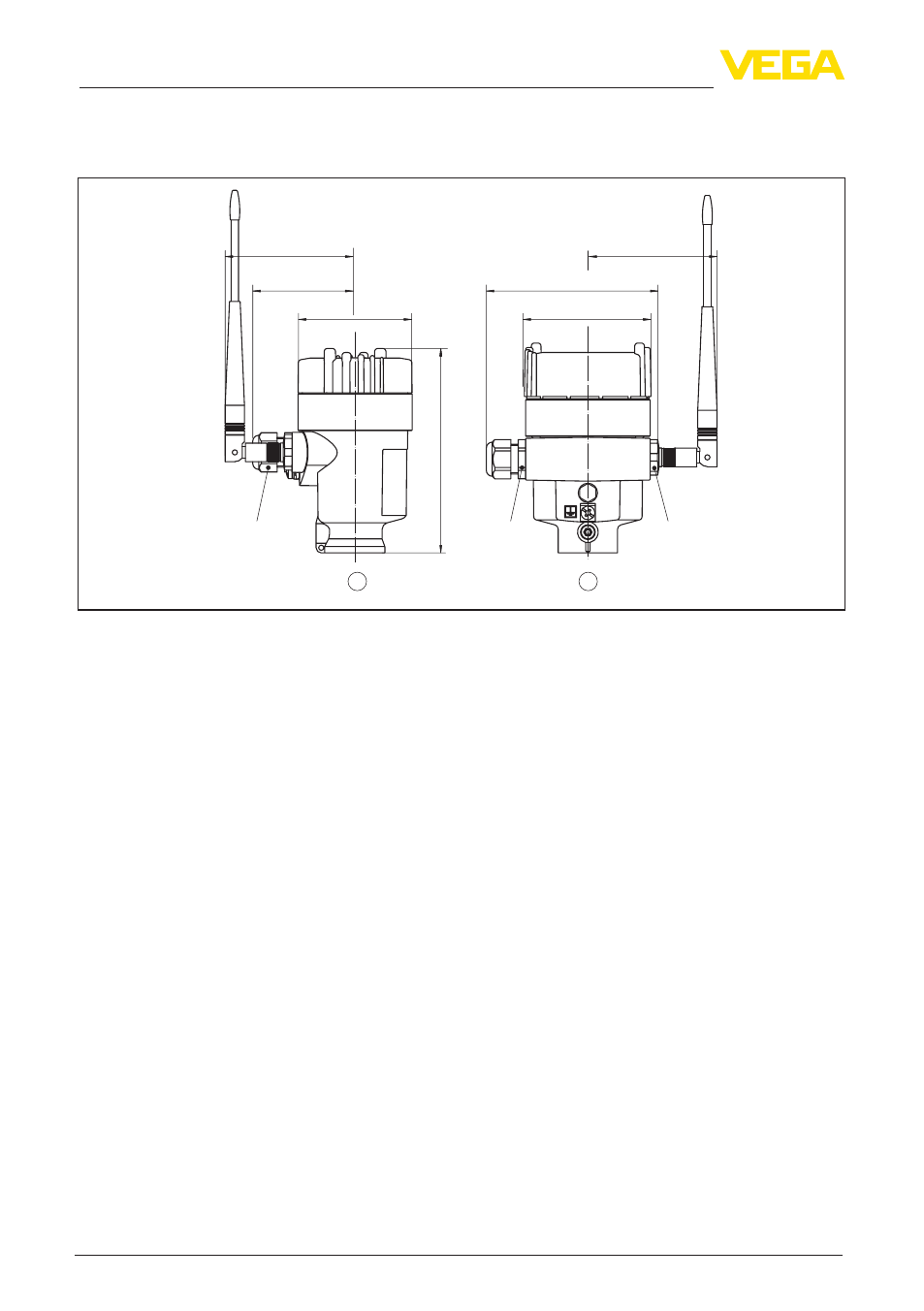

Рис. 15: Корпус с электроникой (с установленным для местной индикации модулем PLICSCOM крышка
корпуса выше на 9 мм/0.35 дюймов)
1 Пластиковый корпус
2 Алюминиевый корпус
