18
5 Подключение к источнику питания
PLICSRADIO T62 • Беспроводное передающее устройство (многоканальное)
32624-R
U-130320
12. Установить и привинтить крышку контактов.
13. Установить модуль индикации и настройки, если он имеется,
повернув его слегка вправо.
14. Завинтить крышку корпуса.
Электрическое подключение выполнено.
5.4 Схема подключения
1
2

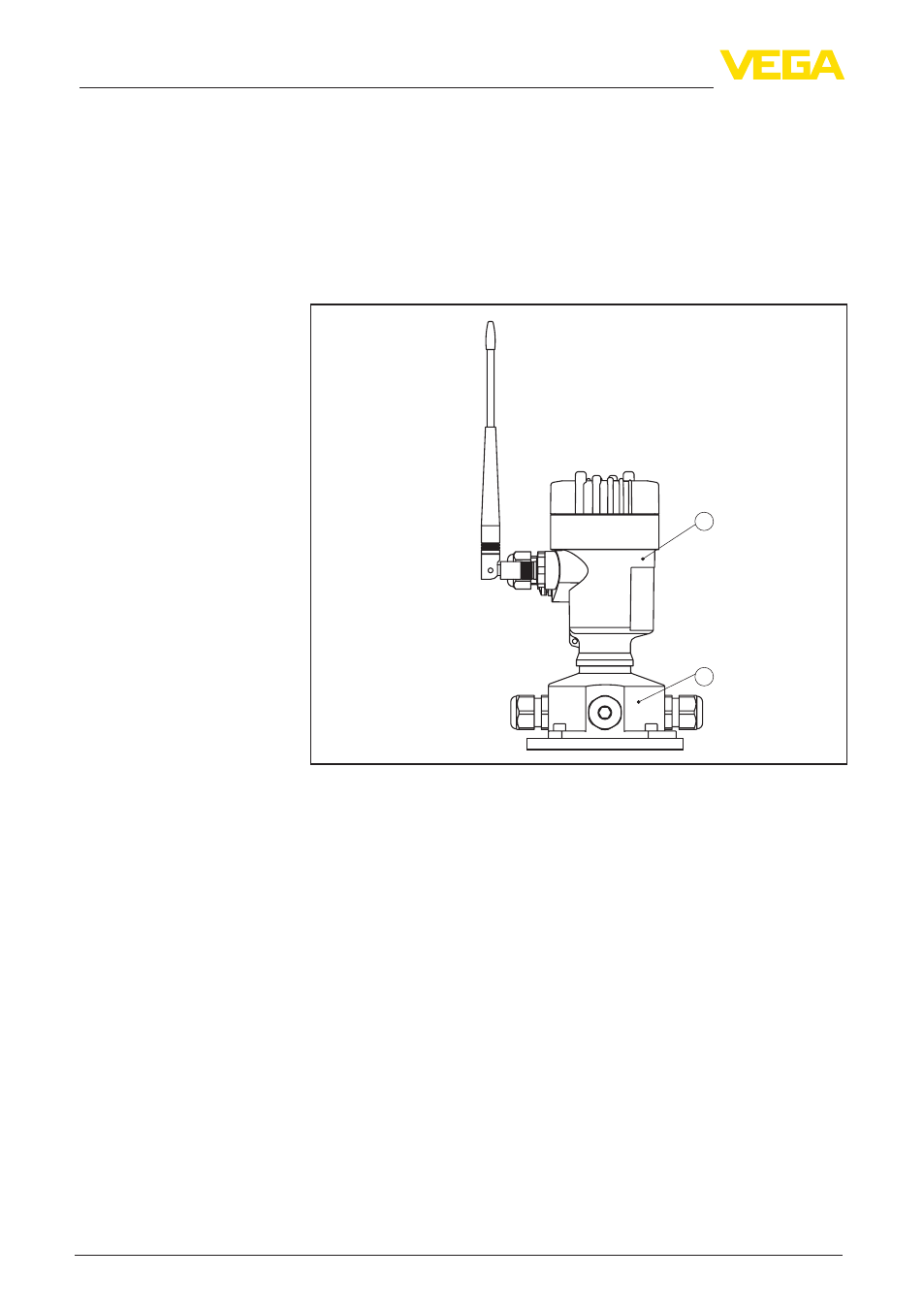

Рис. 9: Подключение источника питания и датчика
1 Корпус электроники с контактами для подключения источника
питания
2 Цоколь корпуса с контактами для подключения датчика
Общий обзор
