40 mm

(1.58")

ø 79,6 mm

(3.13")

Rd 65 x 1/6

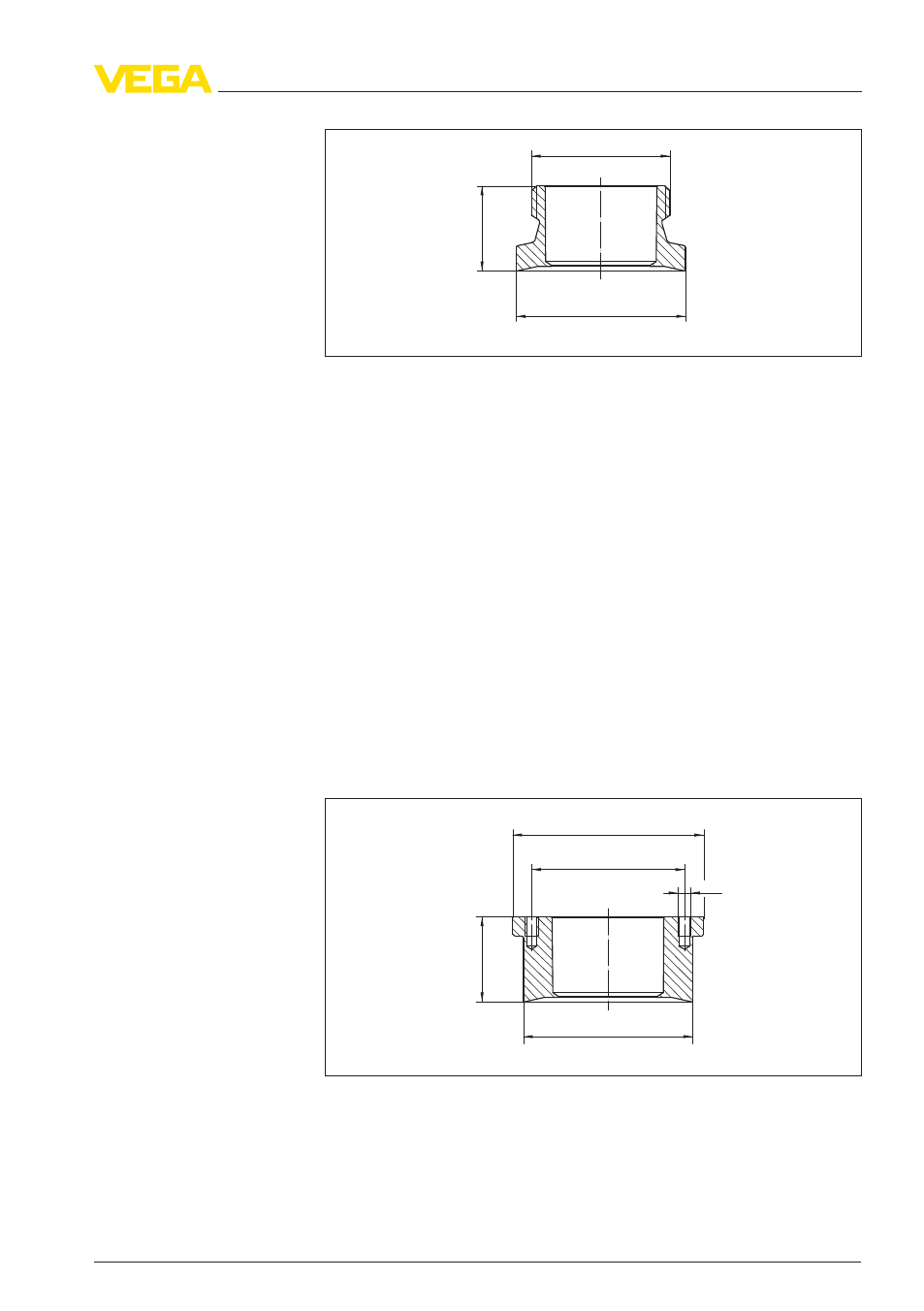

Рис. 10: Размеры приварного штуцера LA для шлицевой накидной гайки

Приварной штуцер LB для натяжного фланца
Код изделия ESTA.LBXXX

Материал 316L

Уплотнение (по выбору)
Материал EPDM

Макет для приваривания
Код изделия DMONT.C

Материал 1.4305

Заглушка
Код изделия DMONT.D

Материал 316Ti

40 mm

(1.58")

ø 79,6 mm

(3.13")

ø 72 mm

(2.84")

ø 90 mm

(1.54")

M6

Рис. 11: Размеры приварного штуцера LB для натяжного фланца

Приварной штуцер DRD
Код изделия ESTD.AAXX

Материал 316L

Гигиеническое присо-
единение LB

Присоединение DRD

Приварные штуцеры и резьбовые адаптеры

9

2

Приварной штуцер - универсальный

32036

-

RU

-110526
