21,5 mm
(0.85")
ø 22,6 mm
(0.89")
ø 25,6 mm
(1.01")
ø 50,5 mm
(1.99")

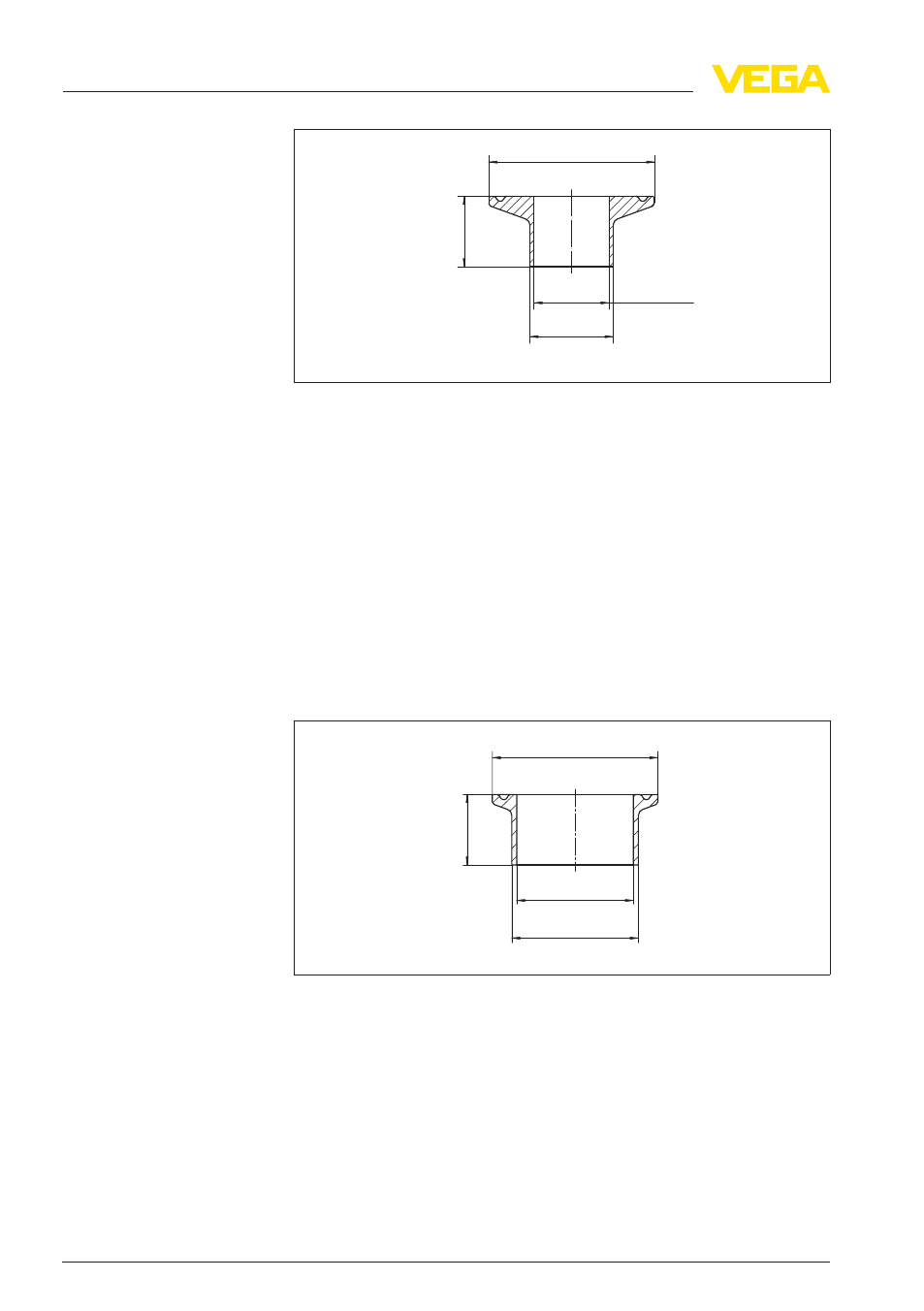

Рис. 5: Размеры приварного штуцера - зажим 1" PN16 DIN 32676, ISO 2852/
316L
Приварной штуцер - зажим 1½" PN16 DIN 32676, ISO 2852/
316L
Код изделия ESTC.BXX
Материал 316L
Уплотнение (по выбору)
Материал EPDM, FKM
Зажимное кольцо
Материал 1.4301
21,5 mm
(0.85")
ø 35,6 mm
(1.4")
ø 38,6 mm
(1.52")
ø 50,5 mm
(1.99")
Рис. 6: Размеры приварного штуцера - зажим 1½" PN16 DIN 32676,
ISO 2852/316L
Приварной штуцер - зажим 2" PN16 (ø 64 мм) DIN 32676,
ISO 2852/316L
Код изделия ESTC.CXX
Материал 316L
Уплотнение (по выбору)
Материал EPDM, FKM
Clamp 1½"
Clamp 2"
6 Приварные штуцеры и резьбовые адаптеры
2 Приварной штуцер - универсальный
