ø 45 mm
(1.77")
G1
70 mm
(2.76")
38,5 mm
(1.52")

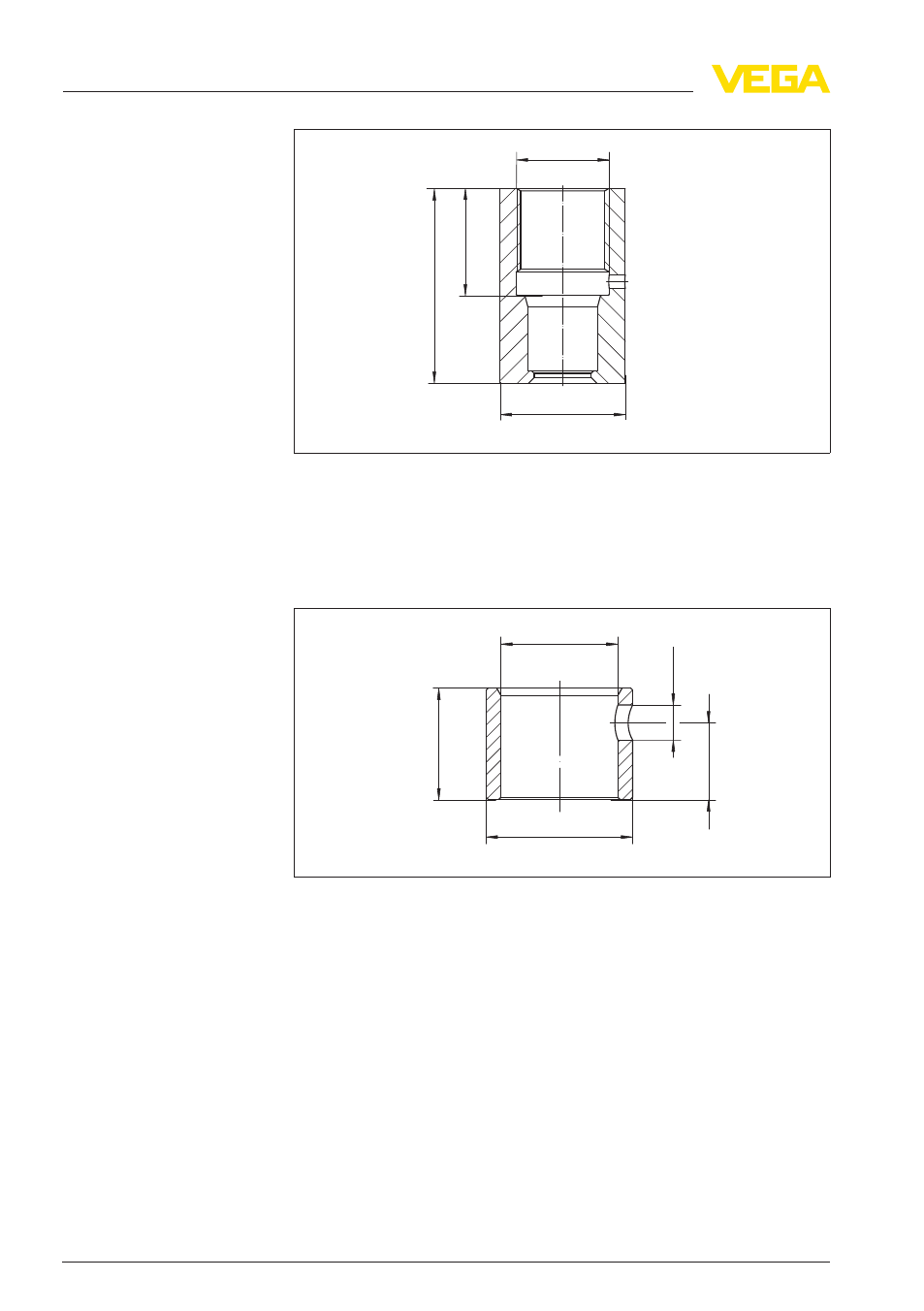

Рис. 39: Размеры приварного штуцера G1" для применения для PASVE
Приварной штуцер PMC 1"
Код изделия ESMBR54.PCDXVX
Материал 316L
25 mm
(0.98")
ø 8 mm
(0.32")
17,6 mm
(0.69")
33,4 mm
(1.32")
26,7 mm
(1.05")
Рис. 40: Размеры приварного штуцера PMC 1"
PMC 1"
24
Приварные штуцеры и резьбовые адаптеры
3
Приварной штуцер - VEGABAR
32036
-RU
-110526
