32 mm

(1.38")

ø 81 mm

(3.19")

ø 87 mm

(3.43")

RD 110 x 1/4

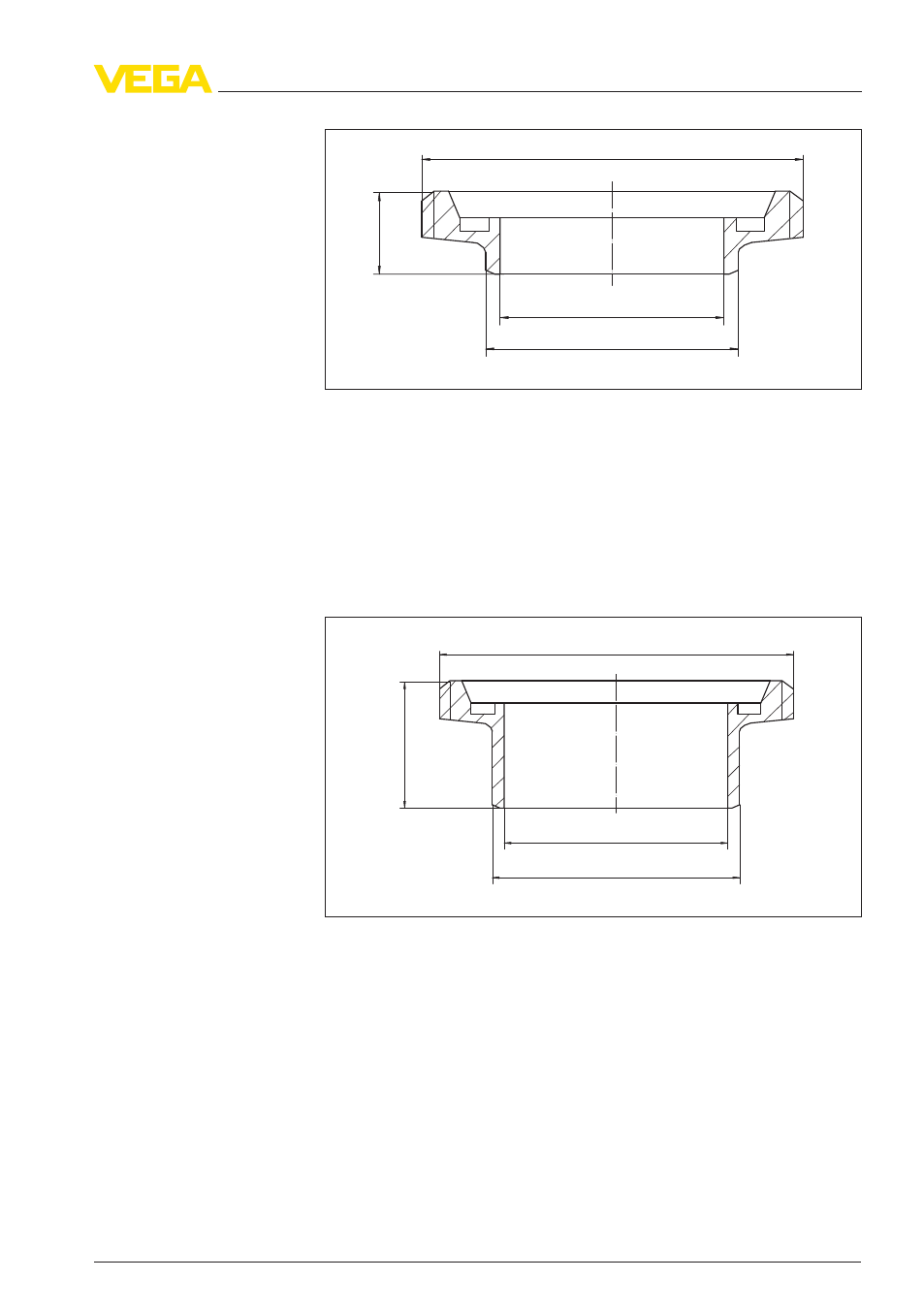

Рис. 18: Размеры приварного штуцера - накидная гайка DN 80 по DIN 11851

Приварной штуцер - накидная гайка DN 100 по DIN 11851
Код изделия ESTR.JA1X

Материал 316L

Уплотнение (по выбору)
Материал EPDM

54 mm

(2.13")

ø 100 mm

(3.94")

ø 106 mm

(4.17")

Rd 130 x 1/4

Рис. 19: Размеры приварного штуцера - накидная гайка DN 100 по
DIN 11851

2

.5

Накидная гайка по DIN 11864-1

Приварной штуцер DN 40 по DIN 11864-1
Код изделия ESTR.FBXX

Материал 316L

Уплотнение (по выбору)
Материал FKM, EPDM или NBR

Накидная гайка DN 100

Накидная гайка DN 40

Приварные штуцеры и резьбовые адаптеры

13

2

Приварной штуцер - универсальный

32036

-
