ПОДКЛЮЧЕНИЕ
2. Подключение проводки домофона

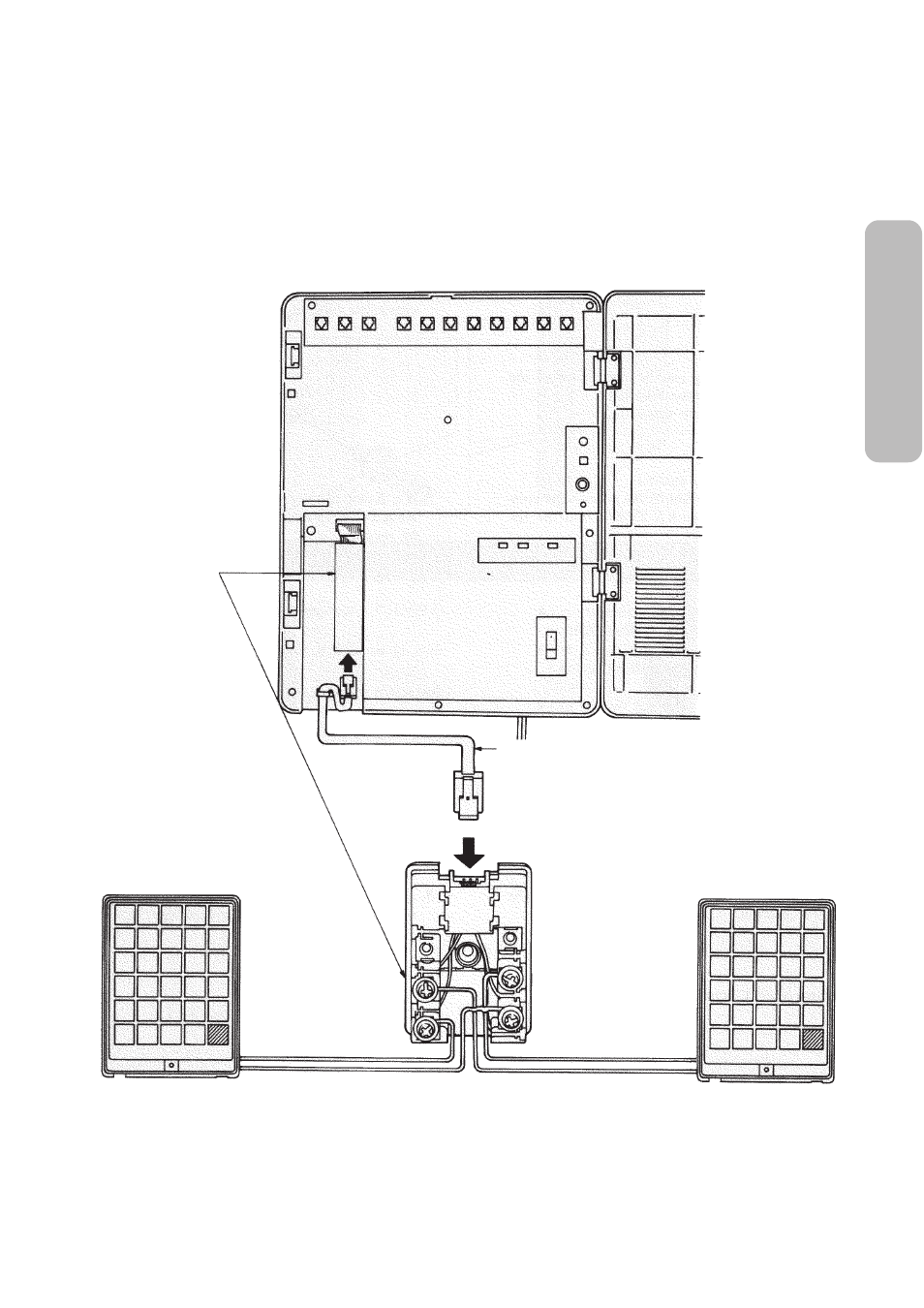

(A) Соедините плату домофона с распределительной коробкой, используя модульный разъем с 4
проводниками.
(B) Присоедините провода домофона 1 к красным и зеленым винтам распределительной коробки.
(C) Присоедините провода домофона 2 к желтым и черным винтам распределительной коробки.
Адаптер домофона
(KX-T30860)
Домофон 1 (KX-T30865)
• Максимальная длина шнура телефонной линии, который соединяет системы KX-T30810 и домофон
(KX-T30865), указана ниже.
26 AWG: до 70 м
24 AWG: до 110 м
22 AWG: до 180 м
ЧЕРНЫЙ
ЗЕЛЕНЫЙ
КРАСНЫЙ
ЖЕЛТЫЙ
Домофон 2 (KX-T30865)
Распределительная
коробка
Требуется 4-жильный
провод.
