Инструкция по эксплуатации Panasonic KX-T30810B
Страница 12
1-7
Перед подключением см. раздел «При установке» на стр. 5-1 и раздел «При подключении» на
стр. 5-2.
Подключение добавочных линий (для системных телефонов
KX-T30820/KX-T30830/KX-T30850)

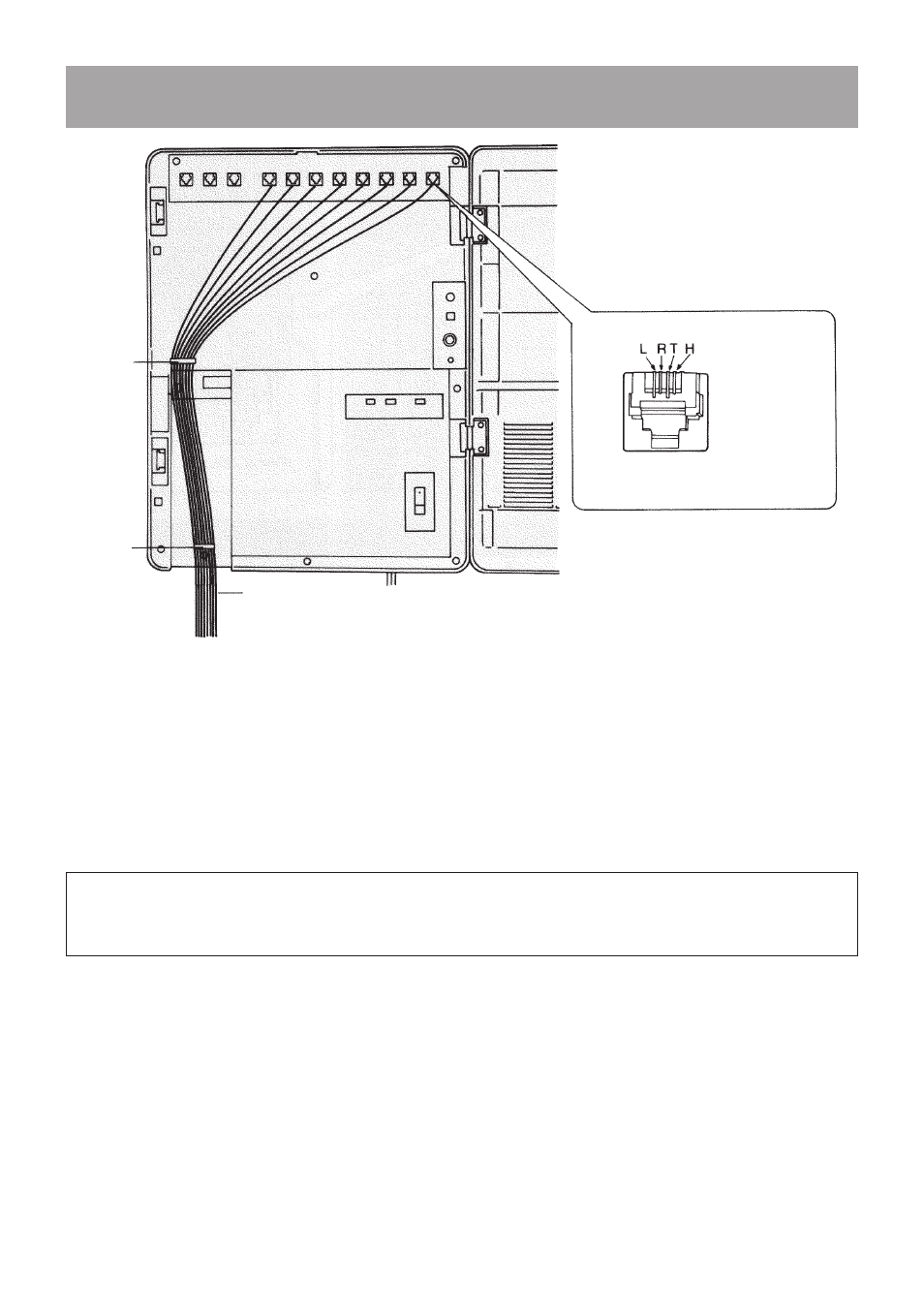

1. Вставьте модульные штепсели
кабелей телефонных линий (4-
проводные) в модульные гнезда
(имеющие обозначение EXT.) на
системе KX-T30810.
Для каждого добавочного номера
требуется 4-жильная проводка.
Вид гнезда TEL (Добавочная линия)
2 внутренних провода (красный, зеленый) предназначены для контакта и звонка, 2 внешних провода
(черный и желтый) предназначены для низкоомного и высокоомного контактов (DATA).
Максимальная длина кабеля добавочных линий, который соединяет основной блок и добавочную линию,
показана ниже:
26 AWG: до 140 м
24 AWG: до 230 м
22 AWG: до 360 м
Предупреждение
Ошибочное подключение может привести к неправильной работе системы KX-T30810.
Держатель
A (см.
пункт 2)
Держатель
B (см.
пункт 2)
R: Звонок
T: Контакт
L: Низкоомный
контакт
H: Высокоомный
контакт
2. Уложите кабели в держатели
A è B.
К добавочным линиям
