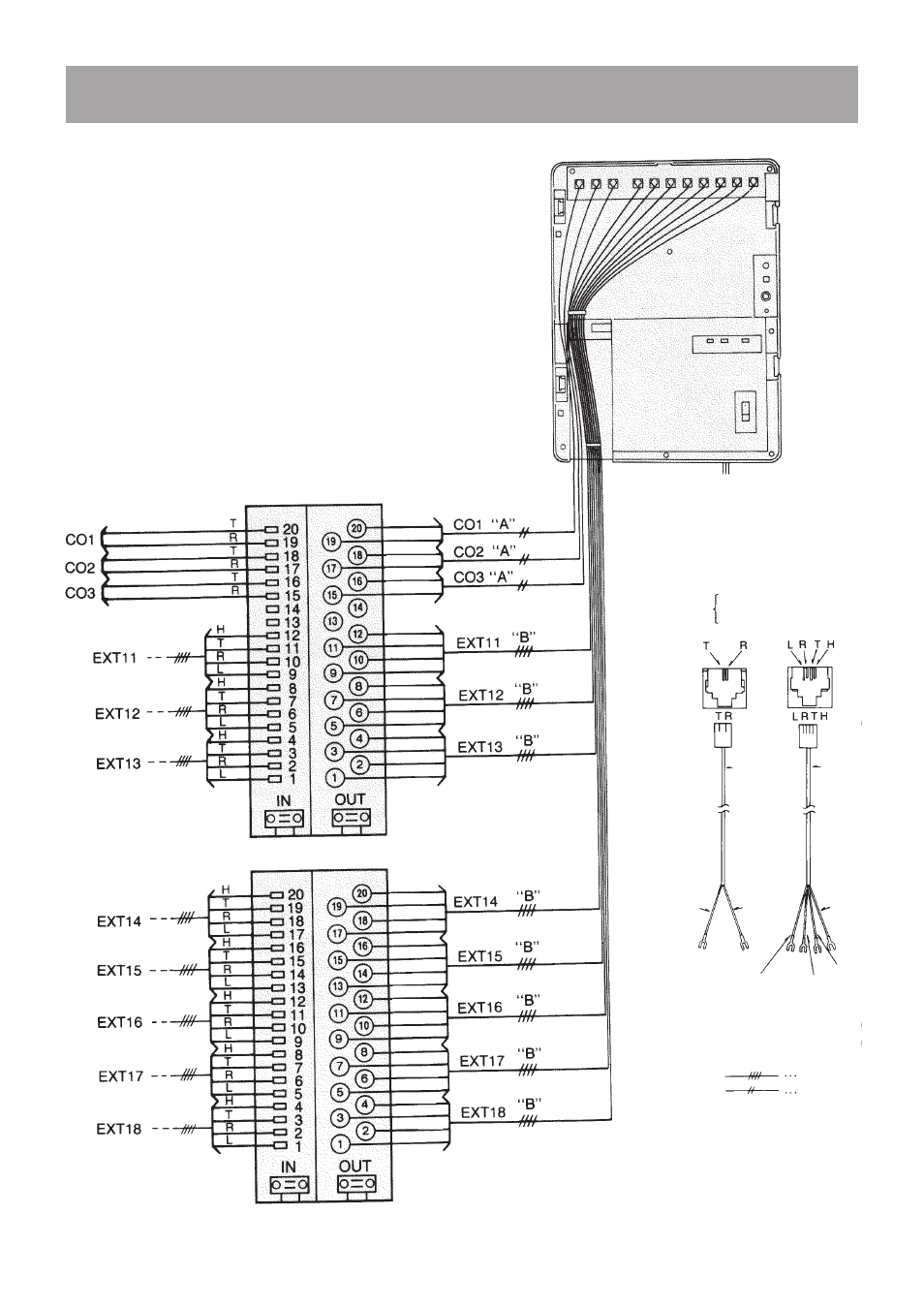

Подключение отдельно приобретаемого комплекта KX-A21
(комплект кабелей с блоком зажимов)
«A»...Использование кабеля A
«B»...Использование кабеля B
Кабель A
зеленый
красный
черный
красный
зеленый
желтый
Телефонный кабель A (внешняя
линия)
Телефонный кабель B (добавочная
линия)
4-жильный кабель
2-жильный кабель
CO - внешняя линия
EXT - добавочная линия
Зеленый (T)
Красный (R)
Зеленый (T)
Красный (R)
Зеленый (T)
Красный (R)
Черный (H)
Красный (T)
Зеленый (R)
Желтый (L)
Черный (H)
Красный (T)
Зеленый (R)
Желтый (L)
Черный (H)
Красный (T)
Зеленый (R)
Желтый (L)
Красный (T)
Зеленый (R)
Желтый (L)
Черный (H)
Зеленый (R)
Красный (T)
Черный (H)
Желтый (L)
Черный (H)
Красный (T)
Зеленый (R)
Желтый (L)
Черный (H)
Красный (T)
Зеленый (R)
Желтый (L)
Черный (H)
Красный (T)
Зеленый (R)
Желтый (L)
белый
белый
