ПОДКЛЮЧЕНИЕ

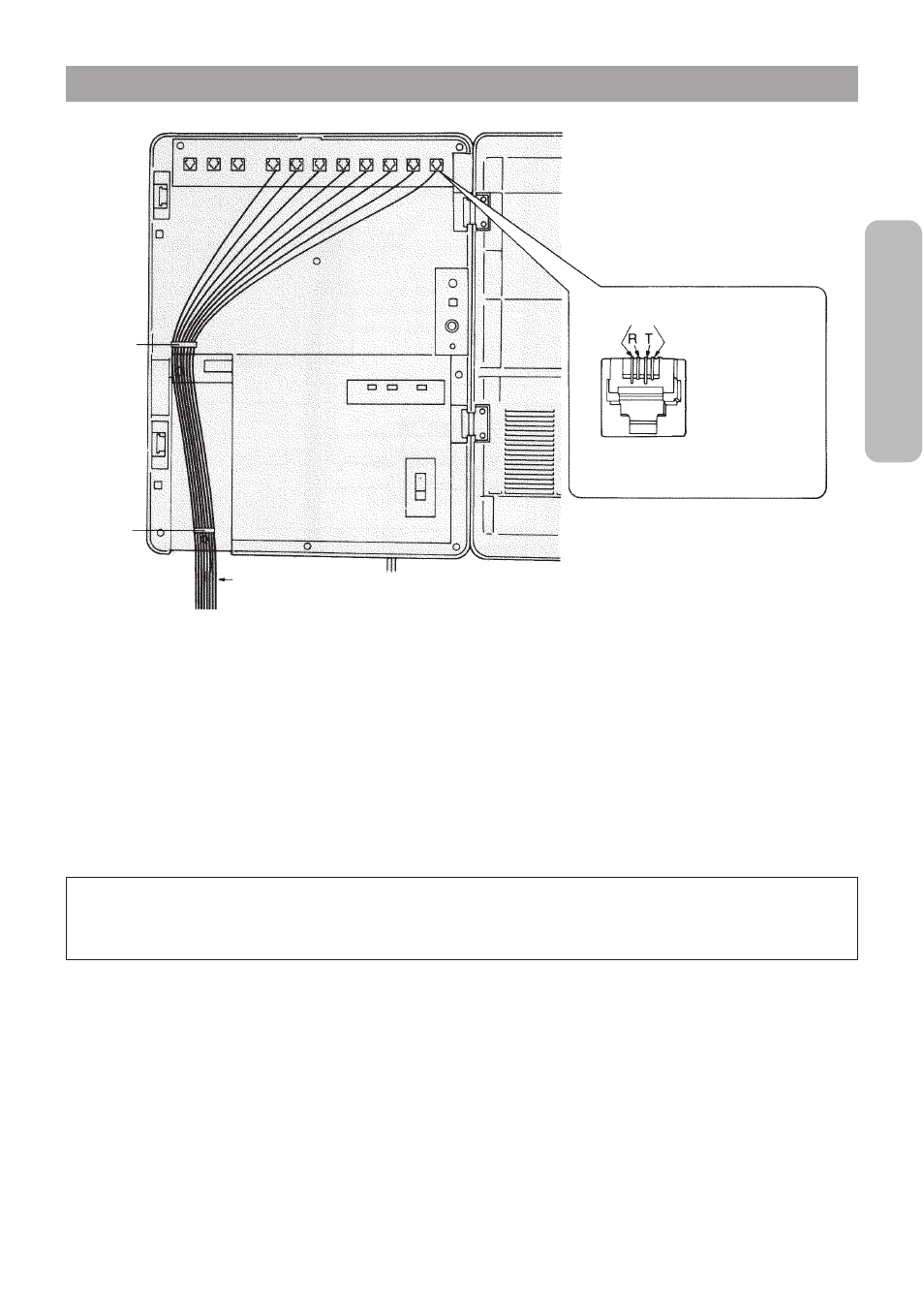

Подключение стандартного телефона к добавочным линиям

Вид гнезда TEL

(добавочный номер)

Предупреждение

Неправильное подключение может вызвать неправильную работу системы KX-T30810.

Перед подключением см. раздел «При установке» на стр. 5-1 и раздел «При подключении» на

стр. 5-2.

Держатель

A (см.

пункт 2)

Держатель

B (см.

пункт 2)

Для каждого добавочного номера

используйте 2-жильную проводку.

К добавочным номерам

• Ниже приведена максимальная длина кабеля добавочной линии, соединяющего систему KX-T30810 и

добавочный номер:

26 AWG: Не более 700 м

24 AWG: Не более 1130 м

22 AWG: Не более 1800 м

• При подключении к системе KX-T30810 телефона или автоответчика с реле A-A1 установите

переключатель реле A-A1 на телефоне или автоответчике в положение OFF.

R: Звонок

T: Контакт

Для стандартного телефона 2

внешних контакта (низкоомный и

высокоомный) не используются.

1. Вставьте модульную вилку

кабеля добавочной линии (2-

жильная проводка) в модульное

гнездо (имеющее обозначение

EXT.) на системе KX-T30810.

2. Уложите кабели в держатели

A è B.
