Установка аппаратного обеспечения
23
7 Затяните винт держателя (если он есть) или используйте фиксаторы
системы для закрепления контроллера в корпусе.
8 Подсоедините к контроллеру кабели от конечных устройств или
объединительной платы системы. См. Рисунок 3-2.

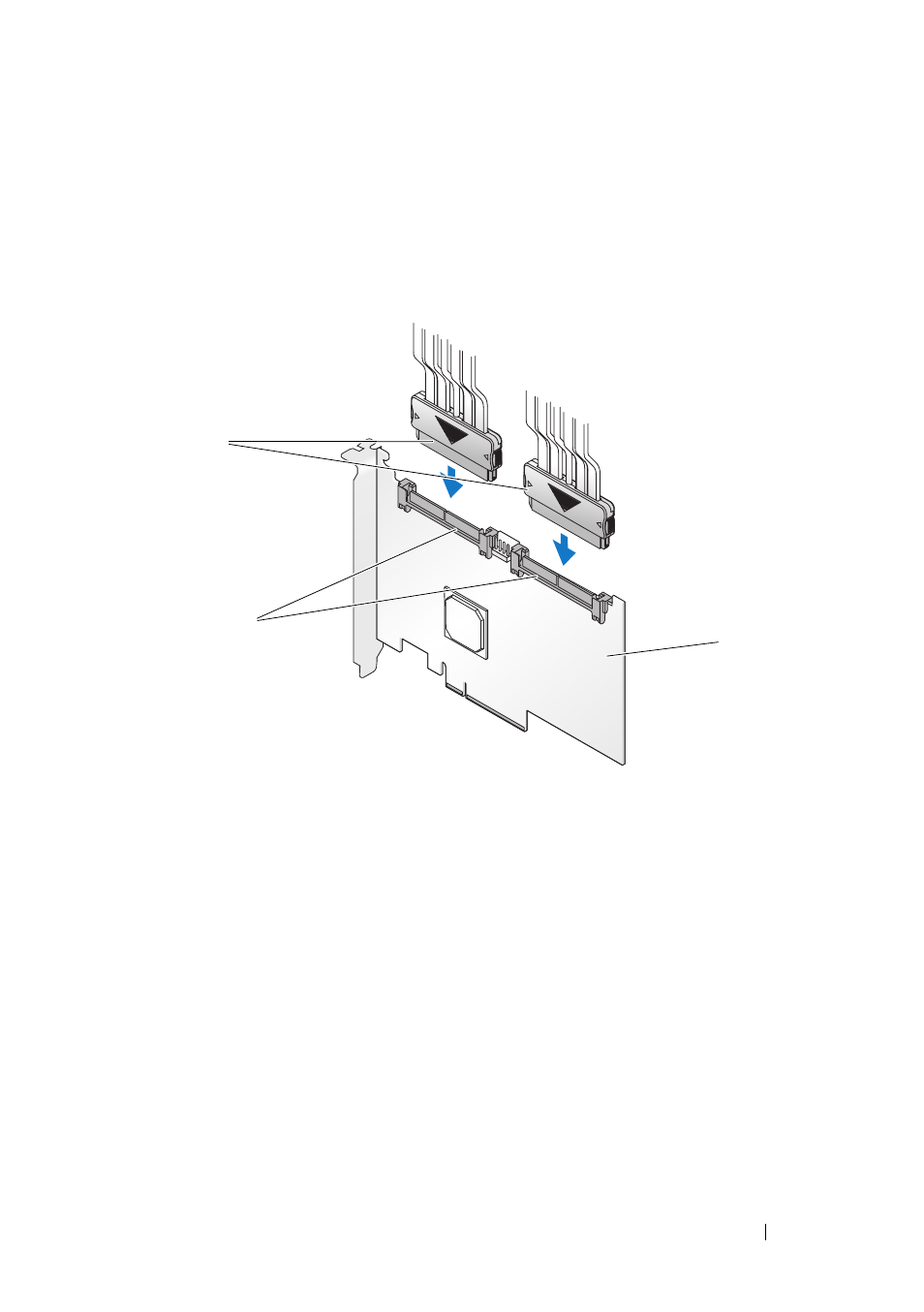

Рисунок 3-2.
Подключение кабеля
9 Установите крышку компьютера на место. Дополнительную информацию
о процедуре закрытия системы см. в руководстве по эксплуатации
оборудования или в руководстве пользователя.
10 Подключите кабели питания и сетевые кабели, а затем включите систему.
1
SAS 6/iR Adapter
2
4-канальный внутренний
разъем SAS
3
кабель
3
1
2
