22
Установка аппаратного обеспечения
4 Выберите подходящий разъем слот PCI-E. На задней панели
компьютера удалите заглушку, соответствующую выбранному
слоту PCI-E.
ПРИМЕЧАНИЕ: Дополнительную информацию о слотах PCI-E
системы см. в
руководстве по эксплуатации оборудования.
5 Выровняйте адаптер SAS 6/iR Adapter вдоль выбранного слота PCI-E.
6 Вставьте контроллер осторожно, но с усилием до его плотной посадки в
слот PCI-E. См. Рисунок 3-1.

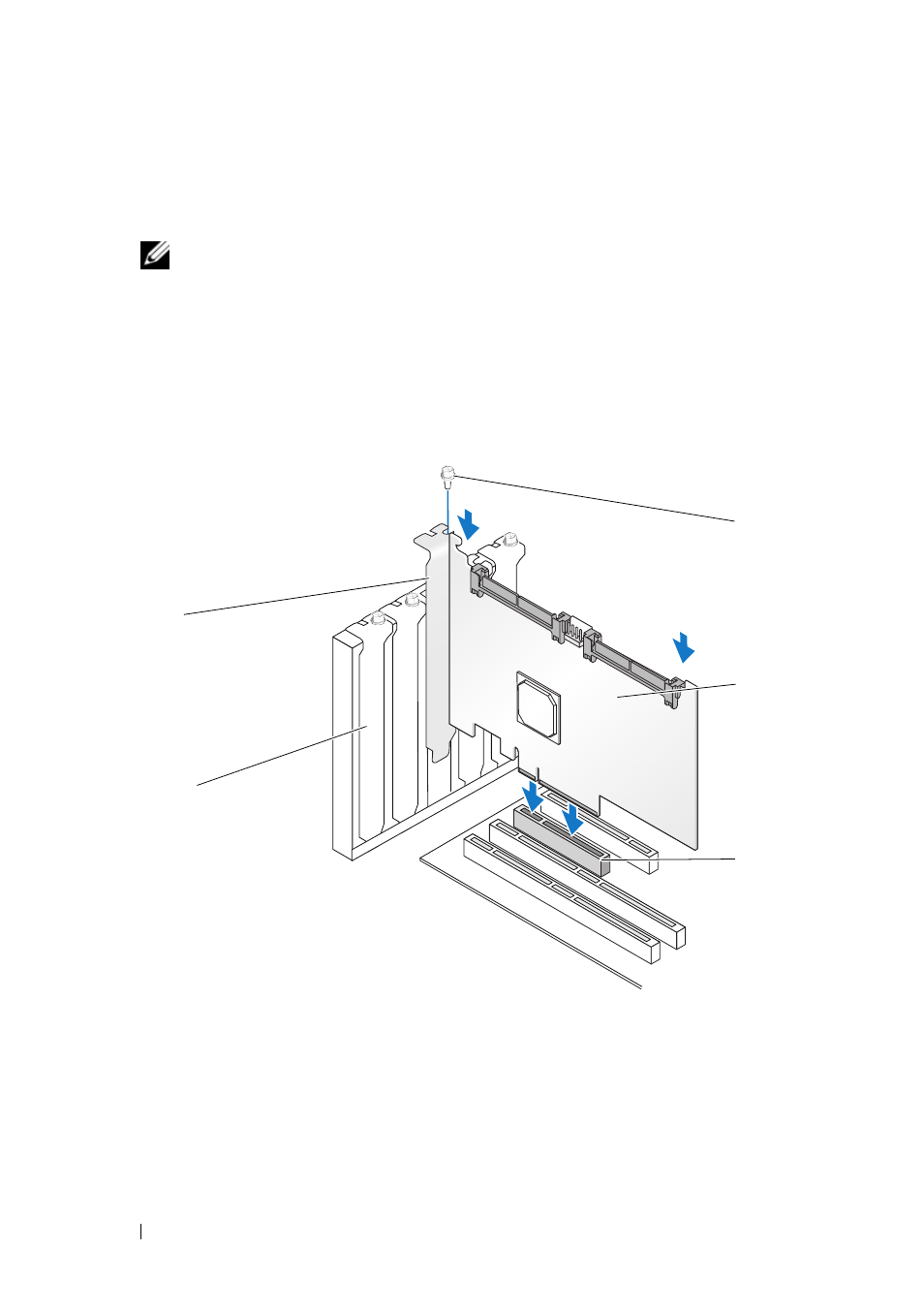

Рисунок 3-1.
Установка адаптера SAS 6/iR Adapter
1
винт держателя
2
SAS 6/iR Adapter
3
слот PCI-E
4
держатель PCI
5
заглушка
3
2
5
1
4
