Использование
мультимедийных
устройств
71
1
Выключите компьютер и телевизор или аудиоустройство, которое требуется подключить.
2
Подсоедините компонентный видеоадаптер к разъему S-video TV-out на компьютере.
3

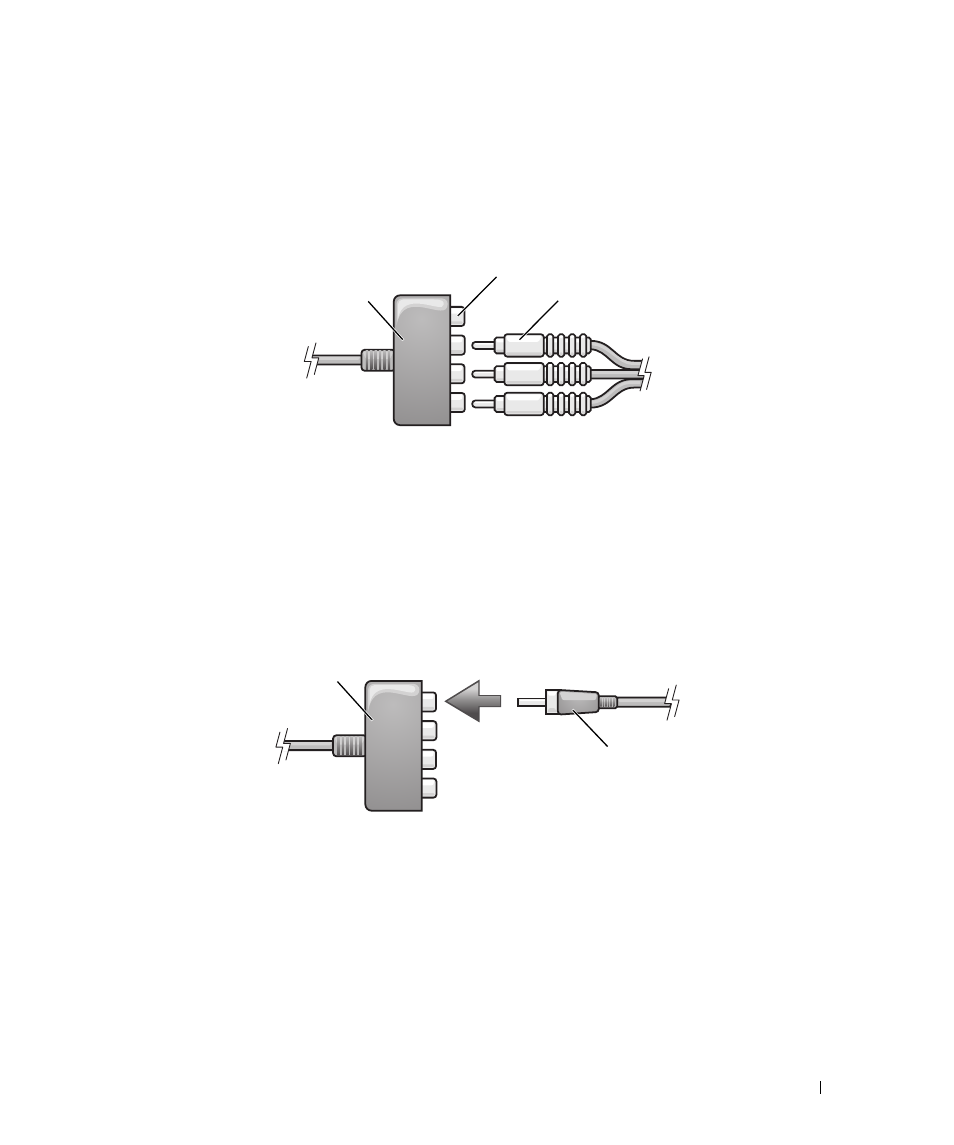

Подсоедините все три конца компонентного видеокабеля к выходным разъемам компонентного
видеосигнала на компонентном видеоадаптере. При этом красный, зеленый и синий цвета кабеля
должны совпадать с цветами соответствующих портов адаптера.
4
Подсоедините все три штекера на другом конце компонентного видеокабеля к входным разъемам
компонентного видеосигнала на телевизоре. При этом красный, зеленый и синий цвета кабеля
должны совпадать с цветами входных разъемов на телевизоре.
5
Подсоедините один конец цифрового звукового кабеля S/PDIF к цифровому аудиоразъему S/PDIF
на компонентном видеоадаптере.
6
Подсоедините другой конец цифрового звукового кабеля к входному разъему S/PDIF на телевизоре
или другом аудиоустройстве.
7
Включите телевизор, включите любое подключенное аудиоустройство (если таковое имеется),
а затем включите компьютер.
8
В разделе «Включение параметров дисплея для телевизора» на стр. 73 описано, как убедиться, что
компьютер распознает телевизор и правильно с ним работает.
1
компонентный
видеоадаптер
2
выходные разъемы
компонентного
видеосигнала
3
компонентный
видеокабель
1
компонентный
видеоадаптер
2
цифровой звуковой
кабель S/PDIF
3
1
2
2
1
