Использование мультимедийных устройств 63
1
Выключите компьютер и телевизор или аудиоустройство, которое требуется подключить.

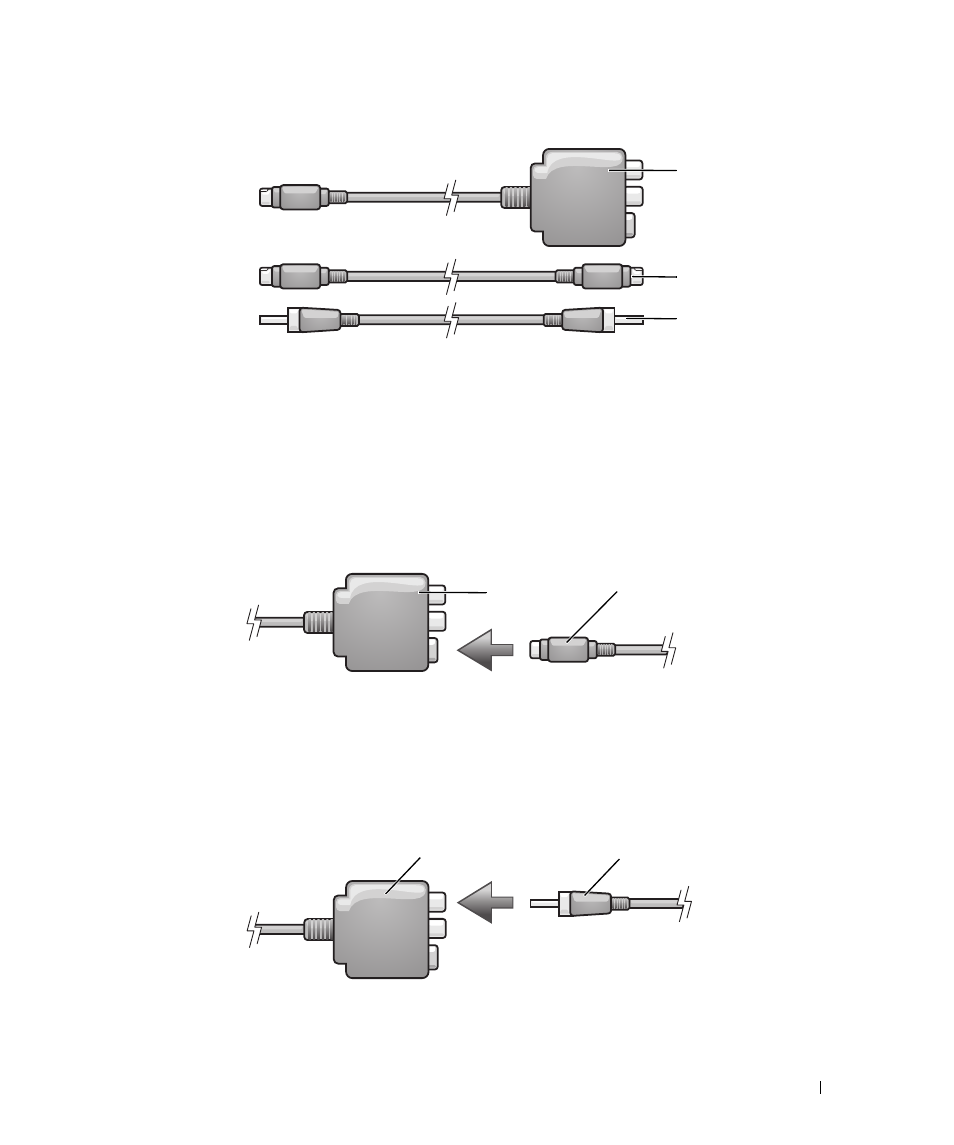

2 Подсоедините композитный видеоадаптер к разъему S-video TV-out на компьютере.
3 Подсоедините один конец кабеля S-video к выходному разъему S-video композитного
видеоадаптера.
4 Подсоедините другой конец кабеля S-video к входному разъему S-video на телевизоре.
5 Подсоедините один конец цифрового звукового кабеля S/PDIF к цифровому аудиоразъему кабеля
композитного видеоадаптера.
1
композитный
видеоадаптер
2
кабель S-video
3
цифровой звуковой
кабель S/PDIF
1
композитный
видеоадаптер
2
кабель S-video
1
композитный
видеоадаптер
2
цифровой звуковой
кабель S/PDIF
