Установка
и
замена
компонентов
137
4
Установите новый модем:
а
Подсоедините кабель модема к модему.
ЗАМЕЧАНИЕ
.
Разъем
сконструирован
так
,
чтобы
обеспечить
правильность
подсоединения
.
Если
при
установке
чувствуется
сопротивление
,
проверьте
разъем
и
измените
направление
установки
платы
.
б
Выровняйте модем с отверстиями для винтов и вдавите модем в разъем на системной плате.
в
Вставьте на место и затяните винт, которым модем крепится к системной плате.
5
Установите на место крышку модема.

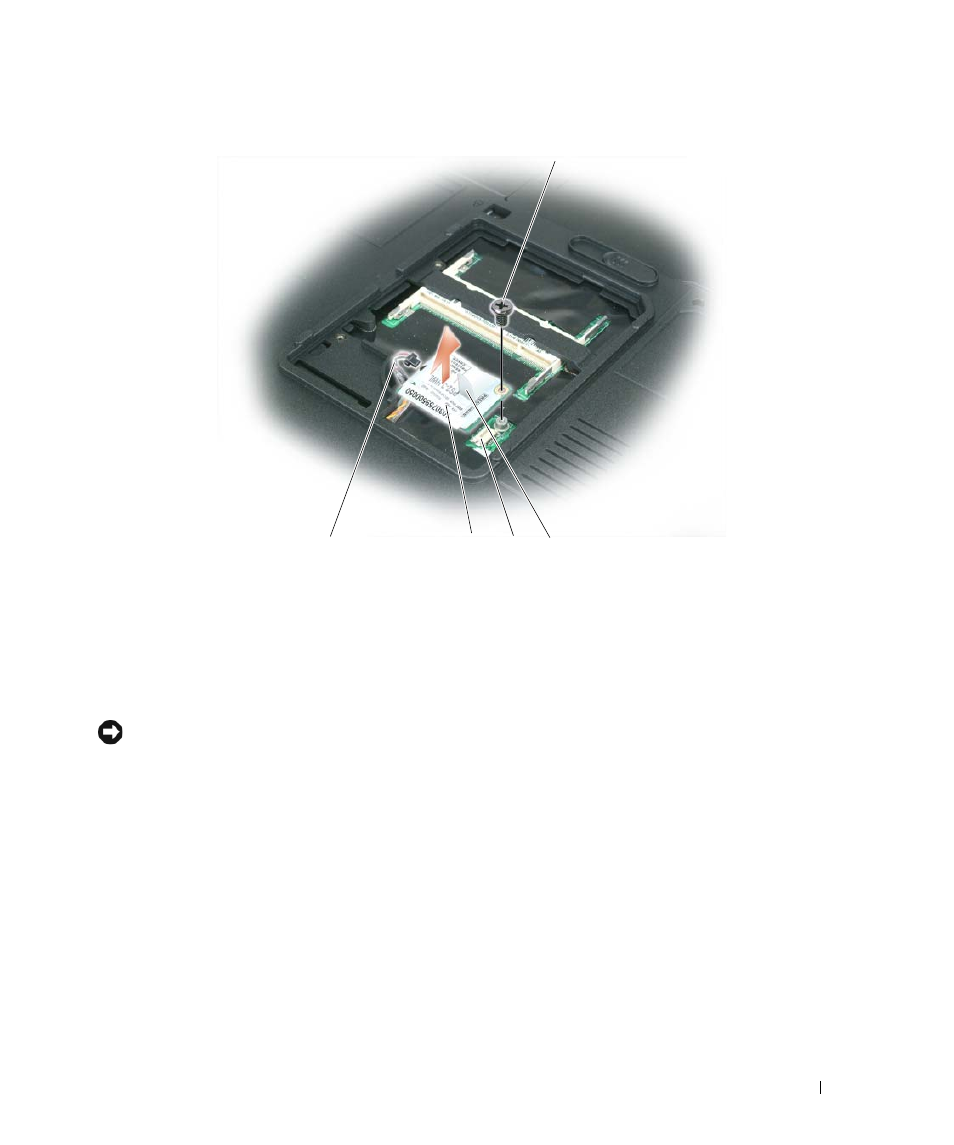

1
винт для крепления
модема
2
язычок для извлечения
модема
3
разъем модема на системной
плате
4
модем
5
кабель модема
1
2
4
3
5
