Инструкция по эксплуатации Dell Inspiron 530s
Страница 169
Установка и снятие компонентов
169
Установка дисковода гибких дисков
1 Выполните процедуры, описанные в разделе “Перед установкой”
2 Снимите крышку компьютера (см. раздел “Снятие крышки корпуса
3 Снимите лицевую панель (см. раздел “Снятие лицевой панели”
4 Извлеките дисковод CD/DVD (см. раздел “Снятие дисковода CD/DVD”
5 Извлеките заглушку устройства FlexBay (см. раздел“Снятие заглушки
панели дисков FlexBay” на стр. 171).
6 Нажмите два пружинных зажима и извлеките отсек для устройства
FlexBay из передней панели системы.

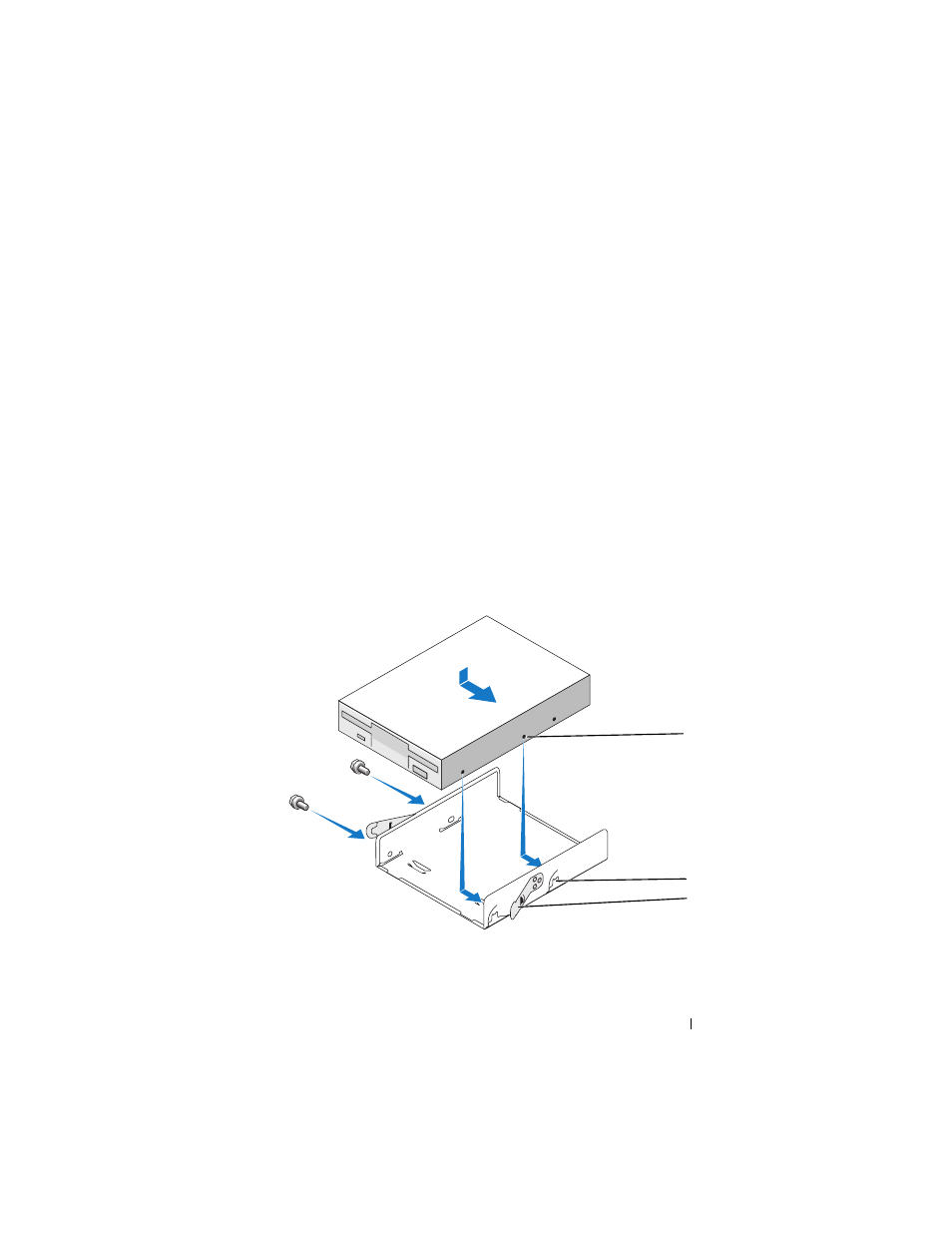

7 Совместите резьбовые отверстия дисковода гибких дисков с вырезами в
отсеке и установите дисковод гибких дисков в отсеке для устройства
FlexBay.
1 резьбовые отверстия в
дисководе гибких дисков
2 паз отсека (2)
3 пружинные
зажимы (2)
3
2
1
