Инструкция по эксплуатации Dell Inspiron 530s
Страница 153
Установка и снятие компонентов
153
8 Установите опорную скобу (см. раздел “Снятие и установка опорной
скобы” на стр. 200) и надавите на фиксирующую скобу платы, чтобы плата
села в свой разъем.
9 Убедитесь, что:
• Направляющий зажим совмещен с направляющей выемкой.
• Верхние части всех плат и заглушек находятся на одном уровне с
выравнивающей пластиной.
• Выемка в верхней части платы или заглушки расположена вокруг
направляющей.
10 Подсоедините кабели, которые должны быть подсоединены к плате.
Информацию о подключении кабелей к плате см. в документации по
плате.
ВНИМАНИЕ: Не прокладывайте кабели платы поверх или снизу плат.
Если кабели проложены поверх плат, корпус компьютера может не
закрыться. Кроме того, это может повредить оборудование.
ВНИМАНИЕ: Сначала подсоедините сетевой кабель к сетевому
устройству, а затем – к компьютеру.

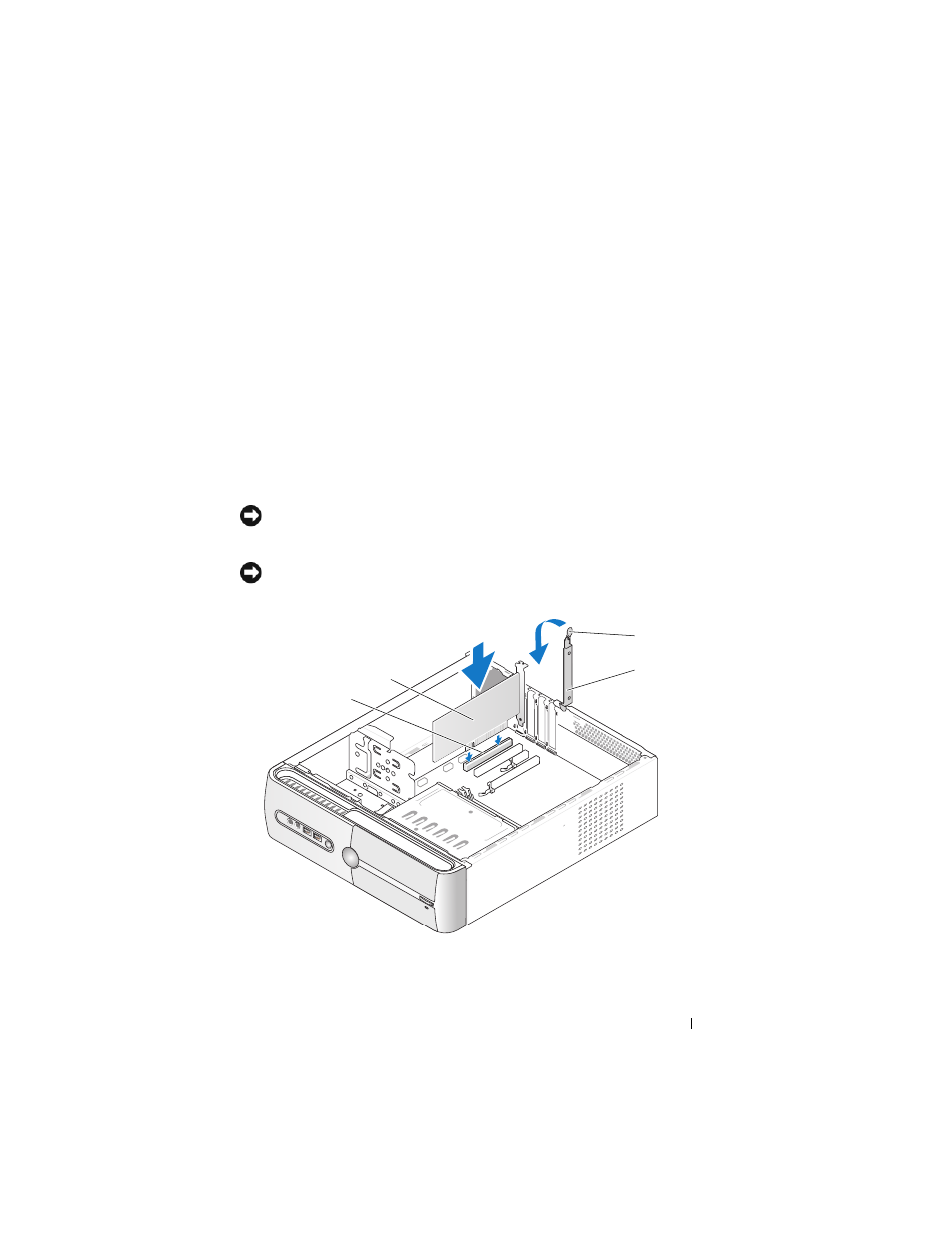

1
рычажок для фиксации скобы
2
фиксирующая скоба платы
3
Слот платы PCI
4
Плата PCI
2
1
4
3
