Установка и снятие компонентов
167
3 Снимите лицевую панель (см. раздел “Снятие лицевой панели”
ПРИМЕЧАНИЕ: Расположение разъемов может значительно зависеть
от типа системы.Дополнительную информацию смотрите в разделе
“Элементы системной платы” на стр. 130.
4 Извлеките дисковод CD/DVD (см. раздел “Снятие дисковода CD/DVD”
5 Отсоедините кабель питания и кабель дисковода гибких дисков от
разъемов.
6 Отсоедините кабель данных от системной платы.

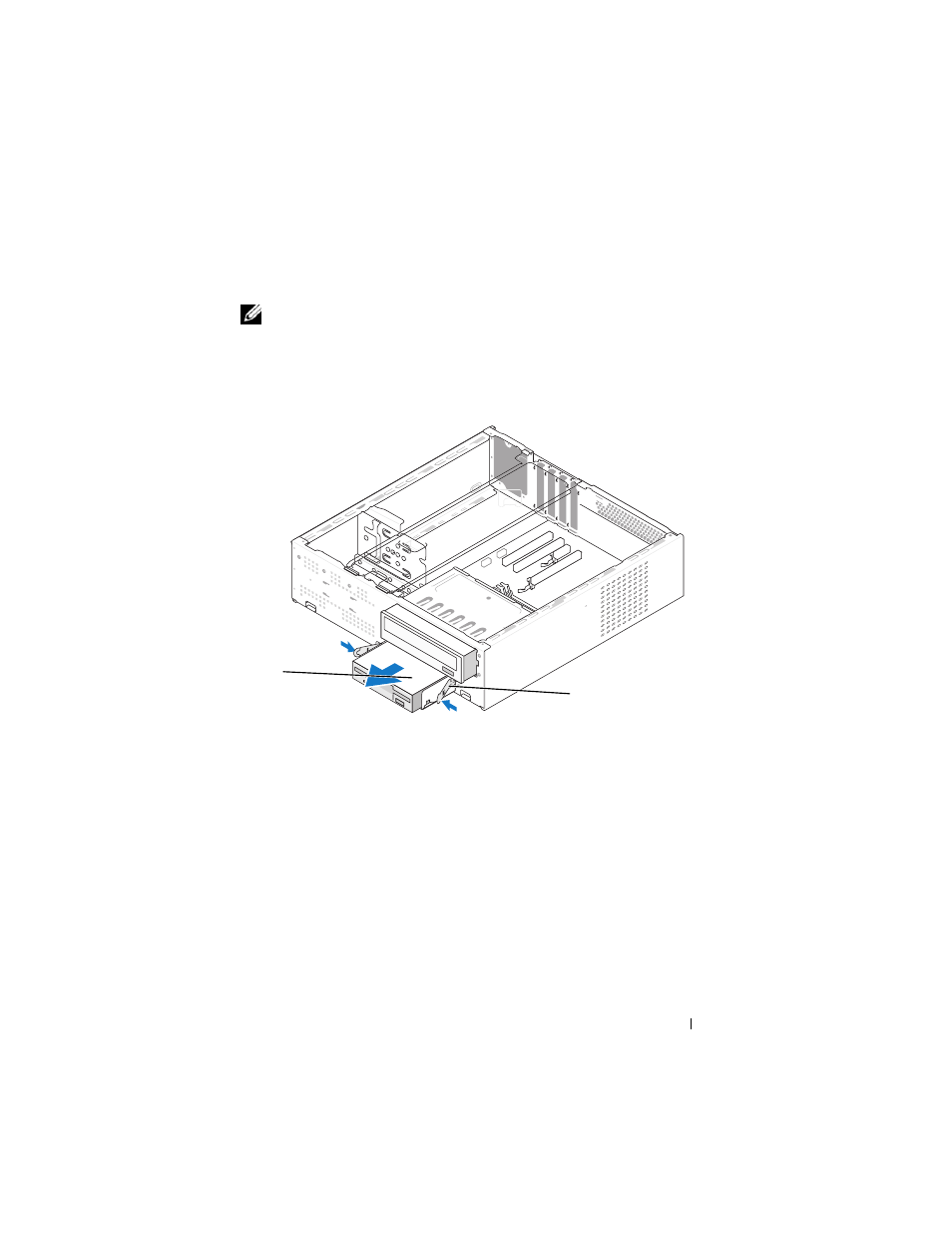

7 Надавите на два пружинных зажима и выдвиньте устройство чтения
карт камяти с отсеком для устройства FlexBay из гнезда FlexBay.
8 Выверните два винта, с помощью которых дисковод гибких дисков
крепится к отсеку для дисковода гибких дисков.
1
Дисковод гибких дисков
2
пружинные зажимы (2)
1
2
