Установка и снятие компонентов
143

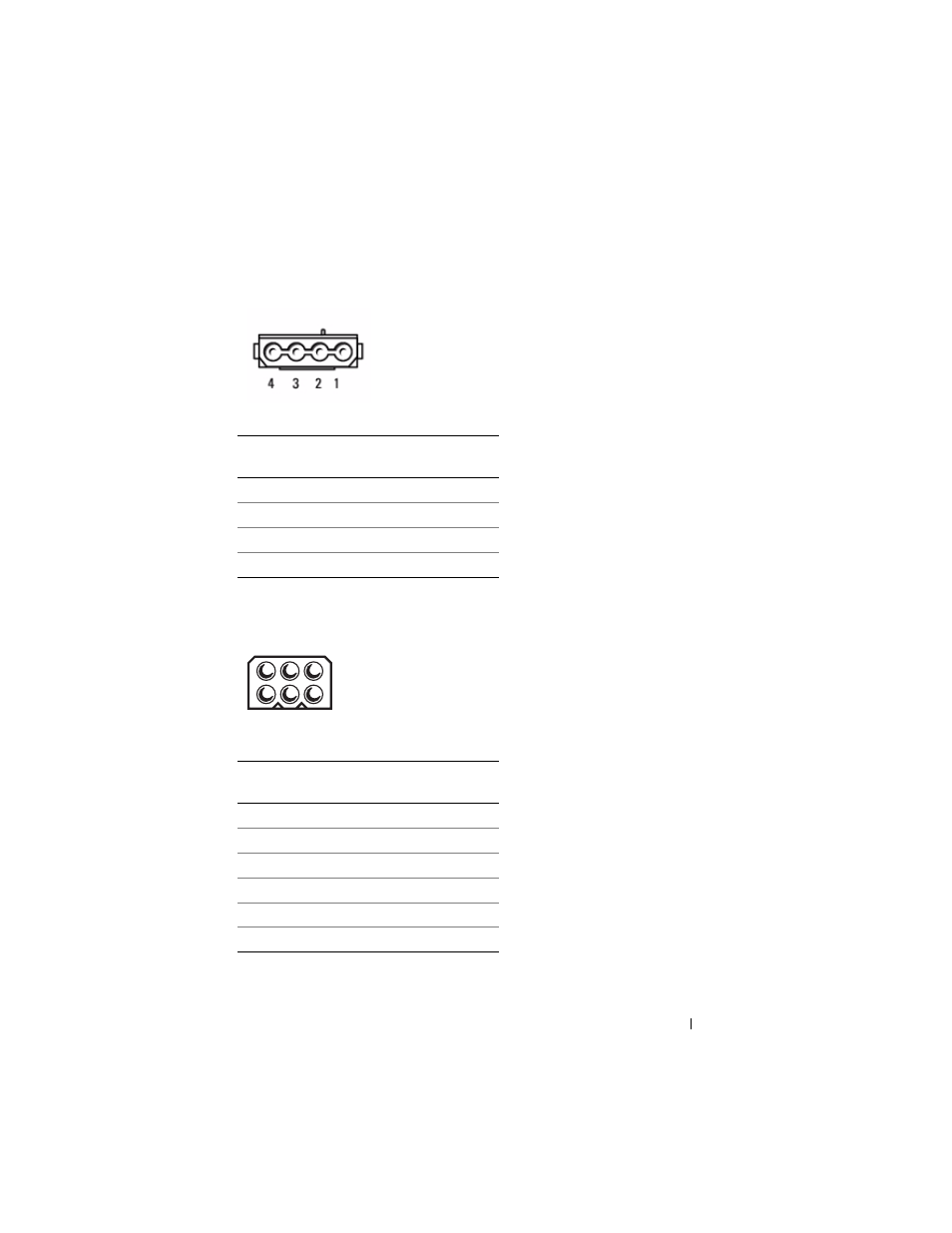

Разъем питания постоянного тока P4
Разъем питания постоянного тока P7
Номер
контакта
Название
сигнала
Провод
22-AWG
1
+5 В пост.т.
Красный
2
Земля
Черный
3
Земля
Черный
4
+12 ВА пост.т. Желтый
Номер
контакта
Название
сигнала
Провод
18-AWG
1
Нет
2
COM
Черный
3
COM
Черный
4
+3,3 В пост.т. Оранжевый
5
+5 В пост.т.
Красный
6
+12 В пост.т. Желтый
6 5 4
3 2 1
