Разъем dvi – Инструкция по эксплуатации Dell S2230MX Monitor
Страница 8

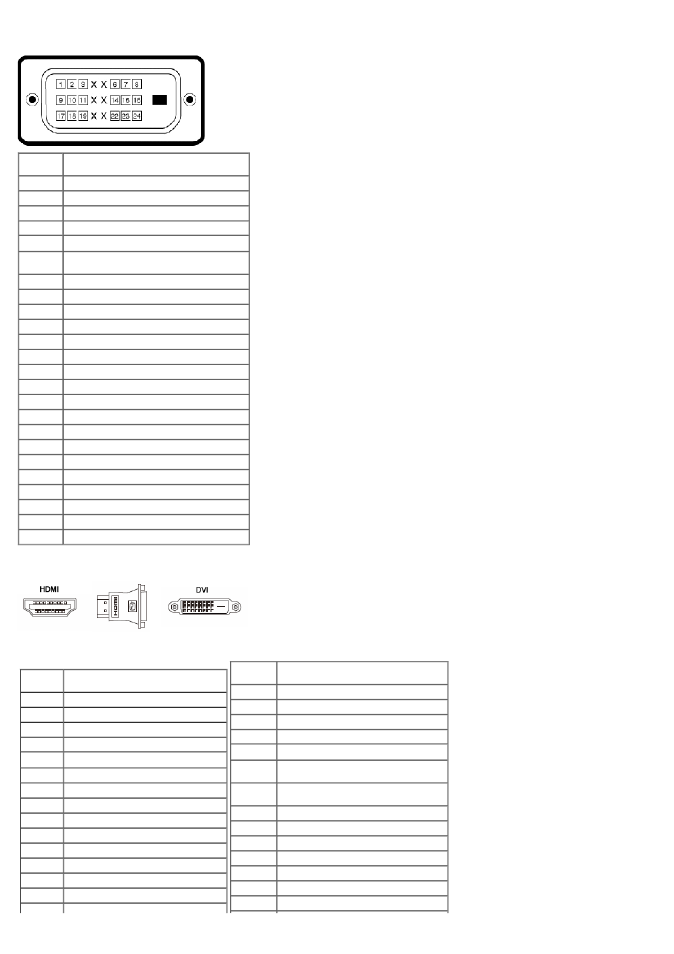

Разъем DVI
Номер
контакта
24Сторона-контактного разъема
подключенного сигнального кабеля
1
TMDS RX2-
2
TMDS RX2+
3
Общий TMDS
4
Не подсоединен
5
Не подсоединен
6
Тактовая частота цифрового преобразователя
данных
7
Данные цифрового преобразователя данных
8
Не подсоединен
9
TMDS RX1-
10
TMDS RX1+
11
Общий TMDS
12
Не подсоединен
13
Не подсоединен
14
Питание +5 V
15
Самопроверка
16
Определение "горячего" подключения
17
TMDS RX0-
18
TMDS RX0+
19
Общий TMDS
20
Не подсоединен
21
Не подсоединен
22
Общий TMDS
23
TMDS, тактовая частота +
24
TMDS, тактовая частота -
Защитный ключ DVI-HDMI
Номер
контакта
19Сторона-контактного разъема
подключенного сигнального кабеля
1
TMDS Date2+
2
TMDS Date2 GND
3
TMDS Date2-
4
TMDS Date1+
5
TMDS Date1 GND
6
TMDS Date1-
7
TMDS Date0+
8
TMDS Date0 GND
9
TMDS Date0-
10
TMDS Clock+
11
TMDS Clock GND
12
TMDS Clock-
13
CEC
14
NC
Номер
контакта
24Сторона-контактного разъема
подключенного сигнального кабеля
1
TX 2 -
2
TX 2 +
3
SHLD 2 / 4
4
TX 4 -
5
TX 4 +
6
Тактовая частота цифрового
преобразователя данных
7
Данные цифрового преобразователя
данных
8
NC
9
TX 1 -
10
TX 1 +
11
SHLD 1 / 3
12
TX 3 -
13
TX 3 +
14
+5 V
