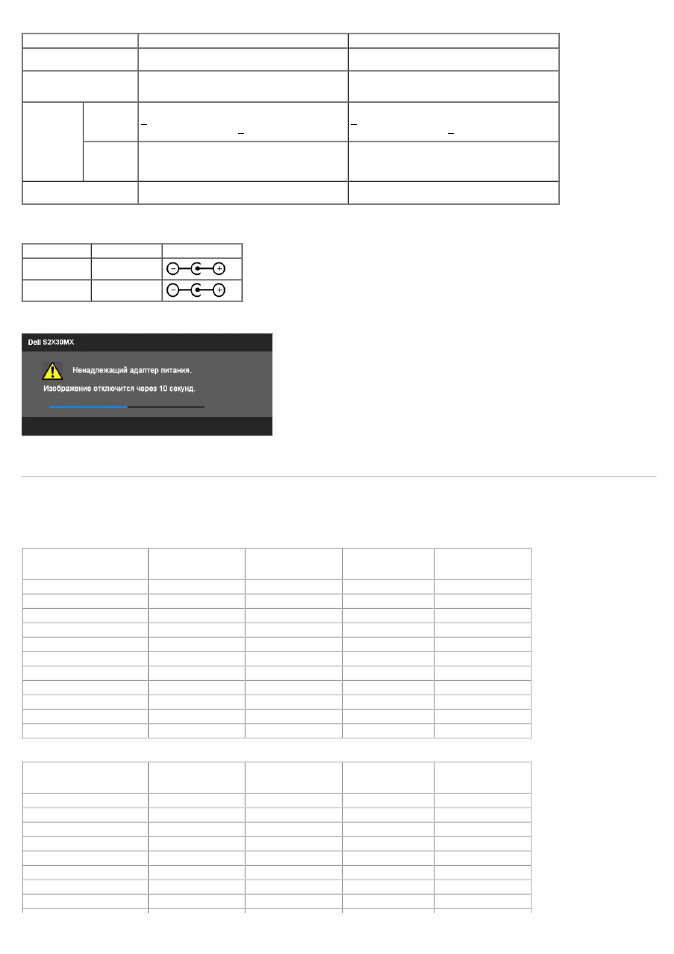

№ Модели
Плоскопанельный монитор Dell S2230MX
Плоскопанельный монитор Dell S2330MX
Сигналы видеовхода
Аналоговый RGB: 0,7 V +/-5 %, входной импеданс
75 Ом
Аналоговый RGB: 0,7 V +/-5 %, входной импеданс
75 Ом
Входные сигналы
синхронизации
Раздельная вертикальная и горизонтальная
синхронизация, уровень TTL без полярности, SOG
(композитная SYNC по зеленому)
Раздельная вертикальная и горизонтальная
синхронизация, уровень TTL без полярности, SOG
(композитная SYNC по зеленому)
Адаптер
питания*
Входное
напряжение
AC / частота
/ ток
Delta ADP-40DD B: 100 VAC - 240 VAC/50 Гц - 60 Гц
+ 3 Гц/1,5 A (Maкс.); Lite-On PA-1041-0: 100 VAC -
240 VAC/50 Гц или 60 Гц + 3 Гц/1,2 A (Maкс.)
Delta ADP-40DD B: 100 VAC - 240 VAC/50 Гц - 60 Гц
+ 3 Гц/1,5 A (Maкс.); Lite-On PA-1041-0: 100 VAC -
240 VAC/50 Гц или 60 Гц + 3 Гц/1,2 A (Maкс.)
Выходное
напряжение
/ выходной
ток
ВЫХОД: 12 VDC / 3,33 A
ВЫХОД: 12 VDC / 3,33 A
Пусковой ток
120 V: 30 A (Maкс.)
240 V: 60 A (Maкс.)
120 V: 30 A (Maкс.)
240 V: 60 A (Maкс.)
* Допустимые совместимые адаптеры питания:
УВЕДОМЛЕНИЕ: Во избежание повреждения монитора пользуйтесь только адаптером питания, предназначенным для данного монитора Dell.
Изготовитель
Модель
синхронизации
Delta
ADP-40DD BA
Lite-On
PA-1041-0
В данном мониторе используется абсолютно надежный механизм выключения монитора при подключении в гнездо постоянного тока адаптера питания
несовместимого типа.При использовании адаптера питания ненадлежащего типа отображаются следующие сообщения.
Во избежание повреждения устройства настоятельно рекомендуется использовать оригинальный адаптер питания, поставляемый в комплекте с монитором.
Предварительно заданные режимы дисплея
Следующая таблица перечисляет предварительно установленные режимы, для которых Dell гарантирует размер и центровку изображения:
S2230MX:
Режим дисплея:
Горизонтальная
частота (кГц)
Вертикальная
частота (Гц)
Синхронизация
пикселей (MГц)
Полярность
синхронизации
(Гор./Верт.)
VESA, 720 x 400
31,5
70,0
28,3
-/+
VESA, 640 x 480
31,5
60,0
25,2
-/-
VESA, 640 x 480
37,5
75,0
31,5
-/-
VESA, 800 x 600
37,9
60,0
40,0
+/+
VESA, 800 x 600
46,9
75,0
49,5
+/+
VESA, 1024 x 768
48,4
60,0
65,0
-/-
VESA, 1024 x 768
60,0
75,0
78,8
+/+
VESA, 1152 x 864
67.5
75.0
108.0
+/+
VESA, 1280 x 1024
64.0
60.0
108.0
+/+
VESA, 1280 x 1024
80,0
75,0
135,0
+/+
VESA, 1920 x 1080
67.5
60.0
148.5
+/+
S2330MX:
Режим дисплея:
Горизонтальная
частота (кГц)
Вертикальная
частота (Гц)
Синхронизация
пикселей (MГц)
Полярность
синхронизации
(Гор./Верт.)
VESA, 720 x 400
31,5
70,0
28,3
-/+
VESA, 640 x 480
31,5
60,0
25,2
-/-
VESA, 640 x 480
37,5
75,0
31,5
-/-
VESA, 800 x 600
37,9
60,0
40,0
+/+
VESA, 800 x 600
46,9
75,0
49,5
+/+
VESA, 1024 x 768
48,4
60,0
65,0
-/-
VESA, 1024 x 768
60,0
75,0
78,8
+/+
VESA, 1152 x 864
67.5
75.0
108.0
+/+
