Страница 7
Режимы VESA
Горизонтальная
синхронизация
Вертикальная
синхронизация
Видео
Индикатор
питания
Потребляемая
мощность
Обычная работа
Активен
Активен
Активен
Белый
13 W(тип.)
20 W(макс.)
Режим "Активный выкл."
Неактивный
Неактивный
Пустой
Янтарный
Менее 0,5 W
Выкл.
-
-
-
Выкл.
Менее 0,5 W
S2330MX:
Режимы VESA
Горизонтальная
синхронизация
Вертикальная
синхронизация
Видео
Индикатор
питания
Потребляемая
мощность
Обычная работа
Активен
Активен
Активен
Белый
27 W(тип.)
33 W(макс.)
Режим "Активный выкл."
Неактивный
Неактивный
Пустой
Янтарный
Менее 0,5 W
Выкл.
-
-
-
Выкл.
Менее 0,5 W
OSD будет работать только в режиме нормальной работы. При нажатии любой кнопки кроме кнопки питания в режиме "Активн. выкл." появятся следующие
сообщения:
Акивируйте компьютер и монитор для получения доступа к
OSD
.
ПРИМЕЧАНИЕ:
Плоскопанельный монитор Dell S2230MX/S2330MX соответствует ENERGY STAR®.
* Полное отсутствие энергопотребления в выключенном режиме достигается только отключением сетевого кабеля.
** Максимальный уровень потребляемой мощности при максимальном уровне подсветки и контрастности.

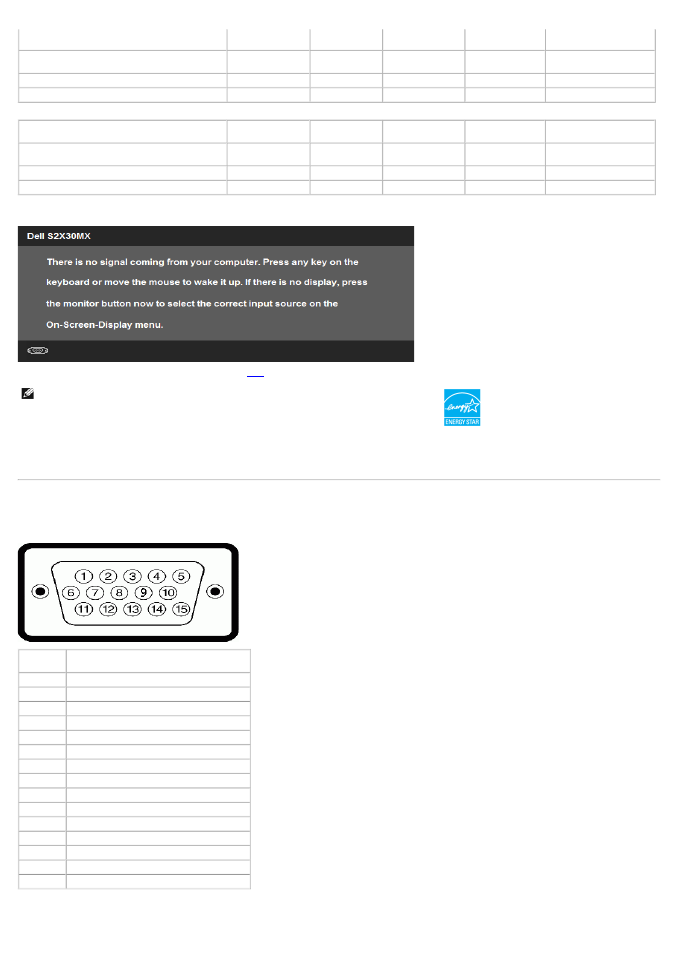

Назначение контактов
15-контактный разъем D-Sub
Номер
контакта
Сторона монитора 15-контактного
бокового сигнального кабеля
1
Видео-Красный
2
Видео-Зеленый
3
Видео-Синий
4
Земля
5
Самотестирование
6
GND-R
7
GND-G
8
GND-B
9
DDC +5 V
10
GND-sync
11
Земля
12
DDC data
13
H-синхронизация
14
V-синхронизация
15
DDC clock
