Установка и замена компонентов
85
ЗАМЕЧАНИЕ.
Во избежание повреждения мини платы PCI никогда не размещайте
кабели над или под платой.
ЗАМЕЧАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность
подсоединения. Если при установке чувствуется сопротивление, проверьте разъемы и
измените направление установки платы.
5
Совместите мини-плату PCI с разъемом, установив ее под углом 45 градусов, и нажатием
установите ее в разъем до щелчка.
ЗАМЕЧАНИЕ.
Во избежание повреждения мини платы PCI никогда не размещайте
кабели над или под платой.
6
Подсоедините кабели антенны к плате Mini PCI Card.
7
Установите на место крышку и затяните винт.
Оптический дисковод
1
Выполните инструкции в разделе «Перед началом работы» на стр. 75.
2
Переверните компьютер, ослабьте винт крепления на крышке модуля памяти и полностью
снимите крышку с компьютера.

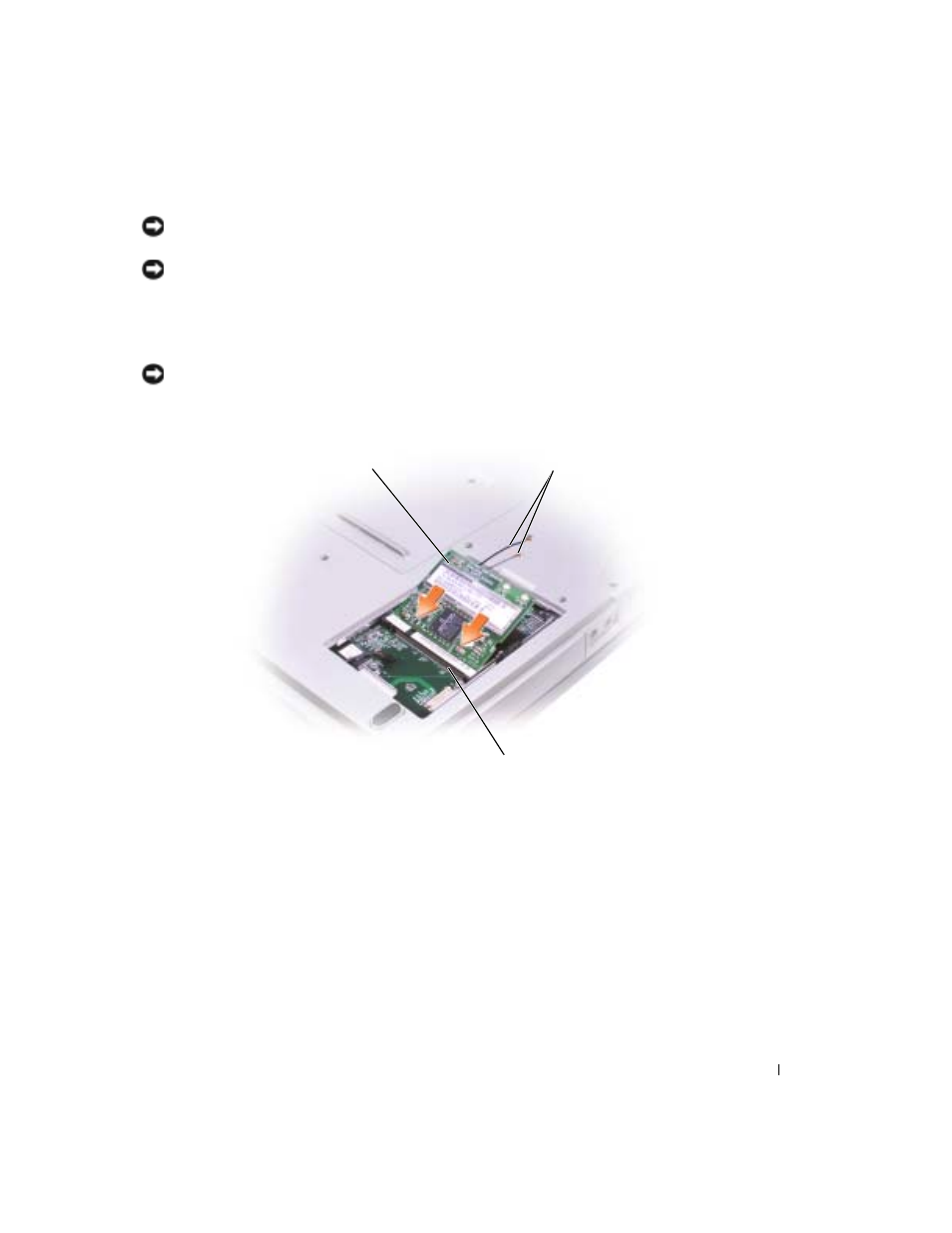

мини плата PCI
разъем мини платы PCI
кабели антенны
