Удаление и установка компонентов
123
4
Отсоедините кабель питания и кабель передачи данных от разъемов на
задней панели дисковода гибких дисков.
ПРИМЕЧАНИЕ.
Если плата PCI Express x16 уже установлена, она может
закрывать разъемы дисковода гибких дисков. Извлеките эту плату,
прежде чем отключать кабели дисковода гибких дисков (см. раздел
«Извлечение платы PCI/PCI Express» на стр. 111
).
5
Отсоедините кабель данных от системной платы.
6
Извлеките два винта, которые крепят дисковод гибких дисков.
7
Выдвиньте дисковод наружу, через переднюю панель компьютера.

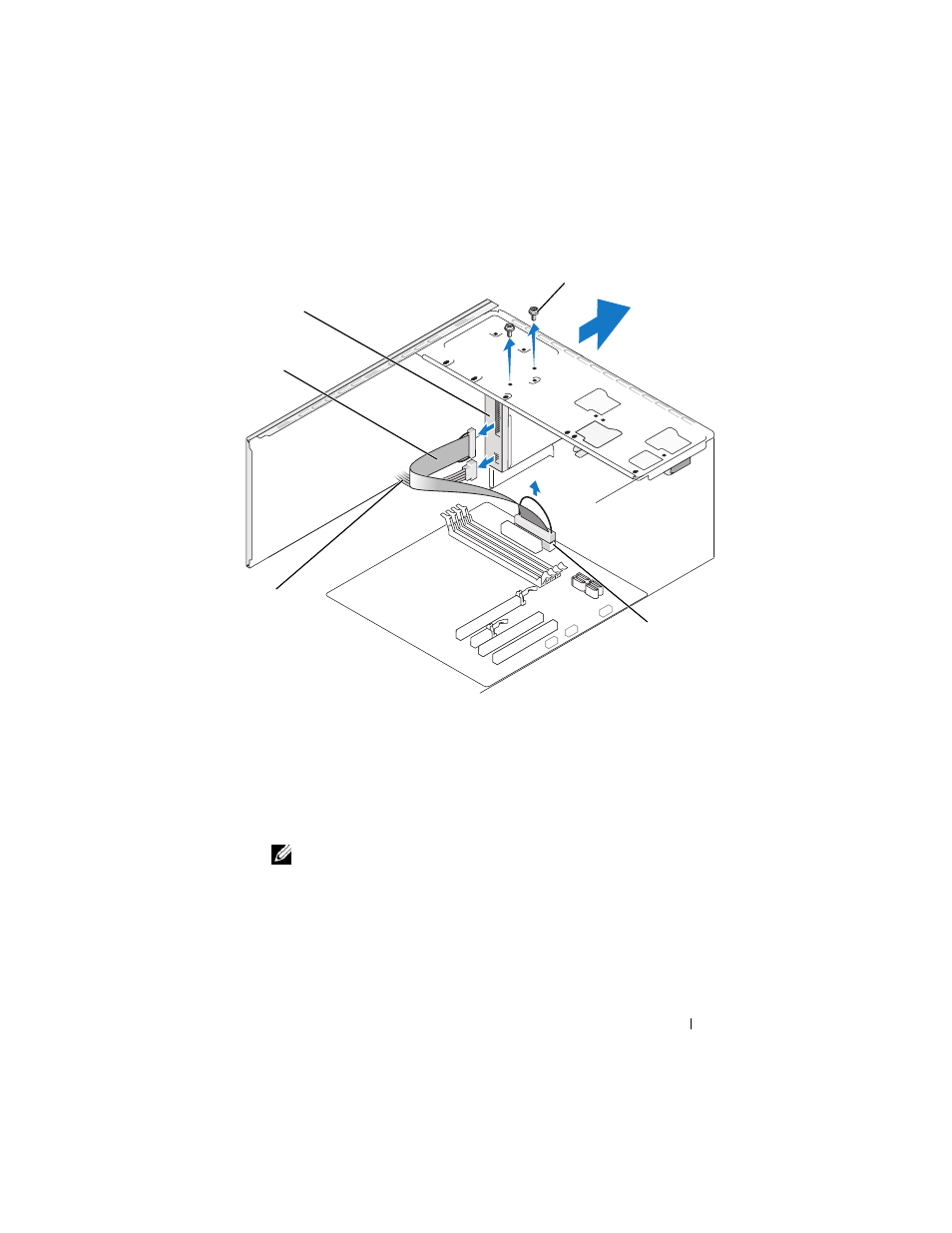

1 дисковод гибких дисков 2 кабель данных 3 кабель питания
4 разъем на системной плате 5 винты (2)
*
Присутствует не во всех компьютерах.
2
4
3
*1
5
