Удаление и установка компонентов
ПРЕДУПРЕЖДЕНИЕ.
Некоторые сетевые адаптеры могут автоматически
запускать компьютер, когда они подключены к сети. Во избежание
поражения электрическим током, порезов движущимися лопастями
вентилятора или других непредвиденных травм всегда отключайте
компьютер от электросети, перед тем как открывать корпус.
8
Вставьте плату в разъем и с усилием нажмите на нее. Убедитесь, что
плата полностью встала в слот.
9
При установке платы PCI Express в разъем x16 разместите плату так,
чтобы фиксирующее отверстие совпало с защелкой.
10
Вставьте плату в разъем и с усилием нажмите на нее. Убедитесь, что
плата полностью встала в слот.

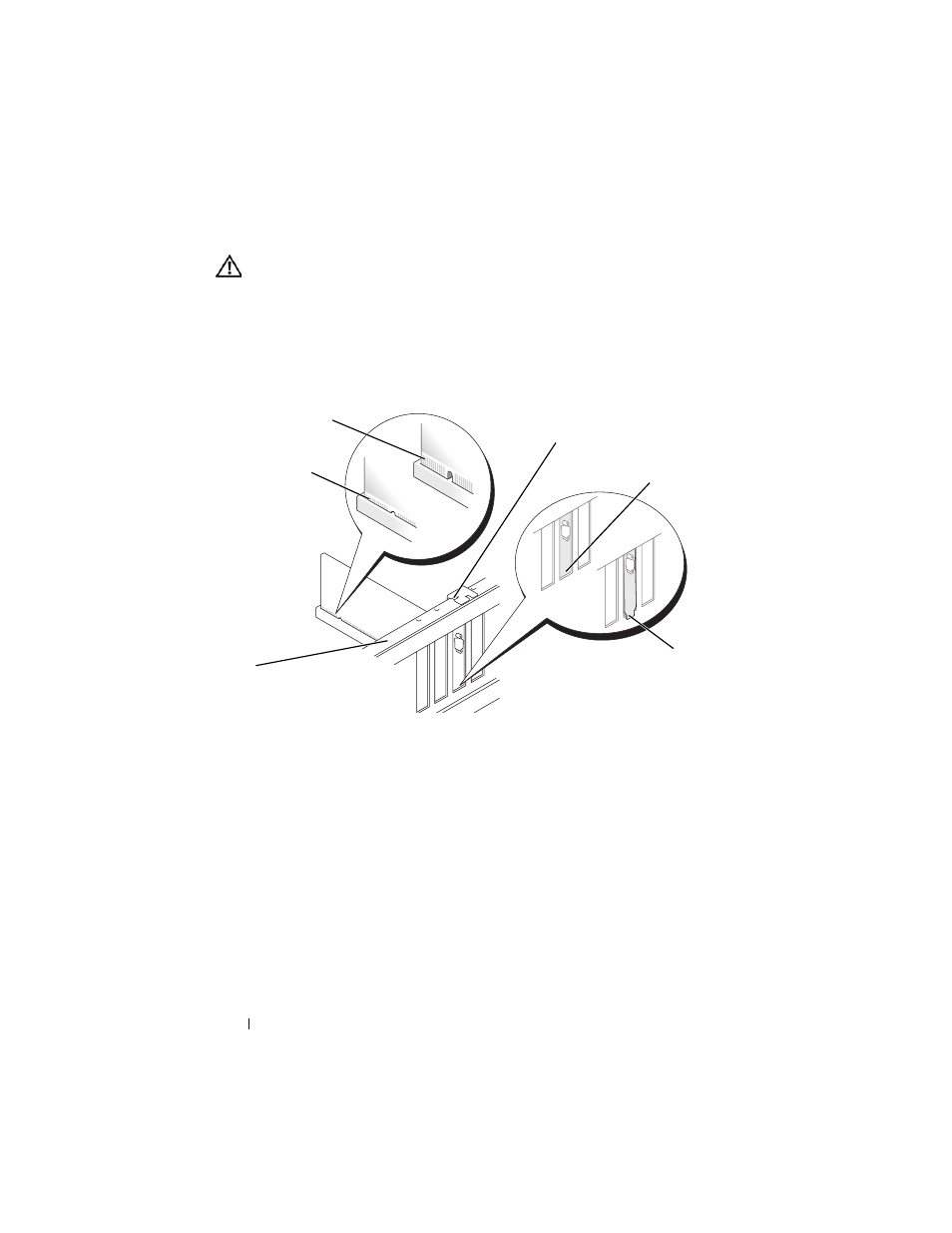

1 выравнивающая
полосa
2 полностью
установленная плата
3 неправильно
установленная плата
4 направляющая 5 правильно
установленная заглушка
6 неправильно
установленная заглушка
2
3
6
5
4
1
