Удаление и установка компонентов
109
11
Установите обратно фиксатор платы, убедившись в следующем:
• Направляющий зажим совмещен с направляющей отметкой.
• Верхние части всех плат и заглушек находятся на одном уровне
с выравнивающей полосой.
• Вырез в верхней части платы или заглушки попадает на винт
крепления к направляющей.

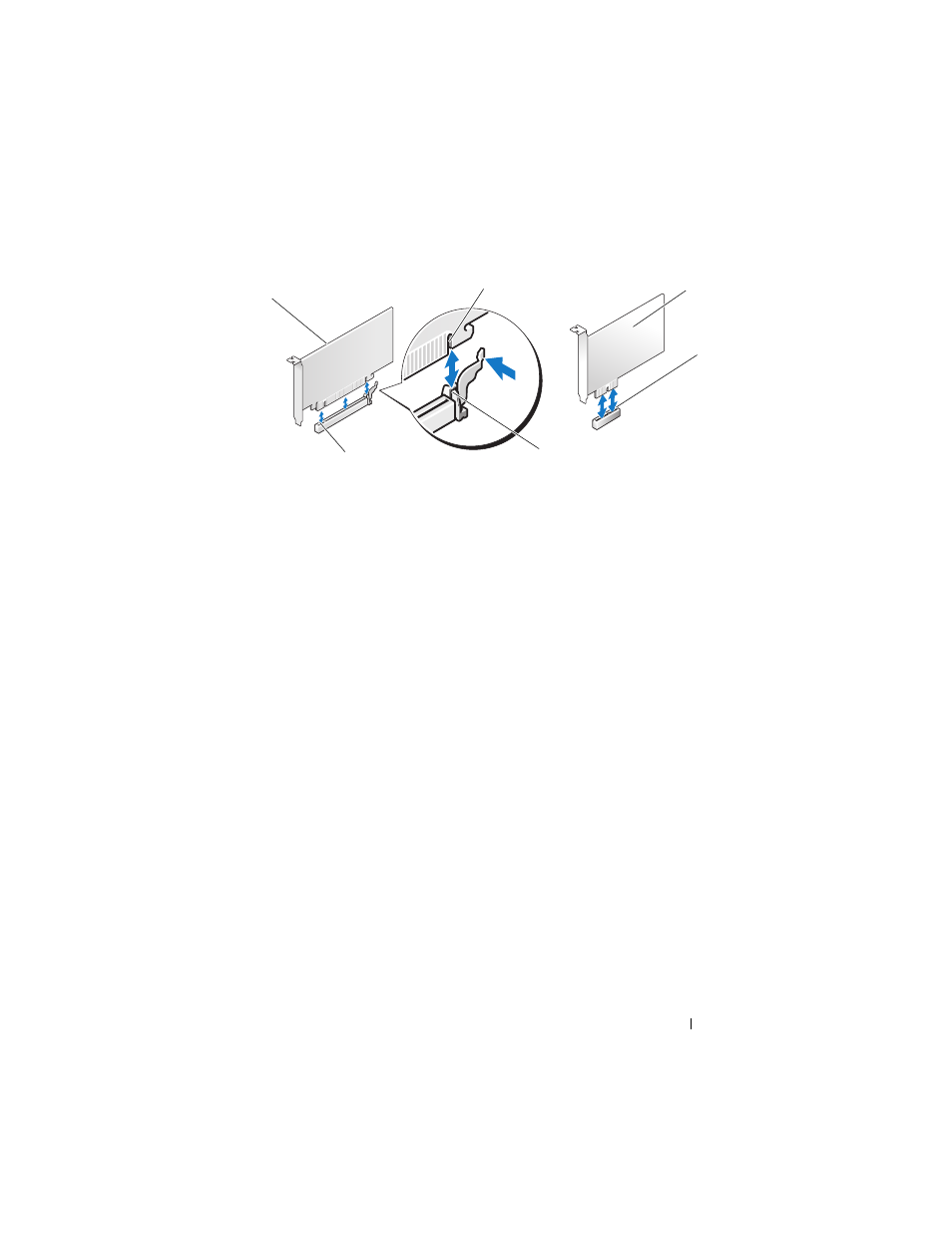

1 плата PCI Express x16 2 слот для платы PCI
Express x16
3 лепесток крепления
4 слот для платы PCI
Express x1
5 плата PCI Express x1
6 фиксирующее
отверстие
1
3
4
2
5
6
