Использование мультимедийных устройств
Если вы хотите подключить компьютер к телевизору или аудиоустройству,
рекомендуется подключать видео- и звуковые кабели к компьютеру
в одном из нижеуказанных сочетаний:
•
Кабель S-video и стандартный звуковой кабель
•
Композитный видеокабель и стандартный звуковой кабель
•
Компонентный видеокабель и стандартный звуковой кабель

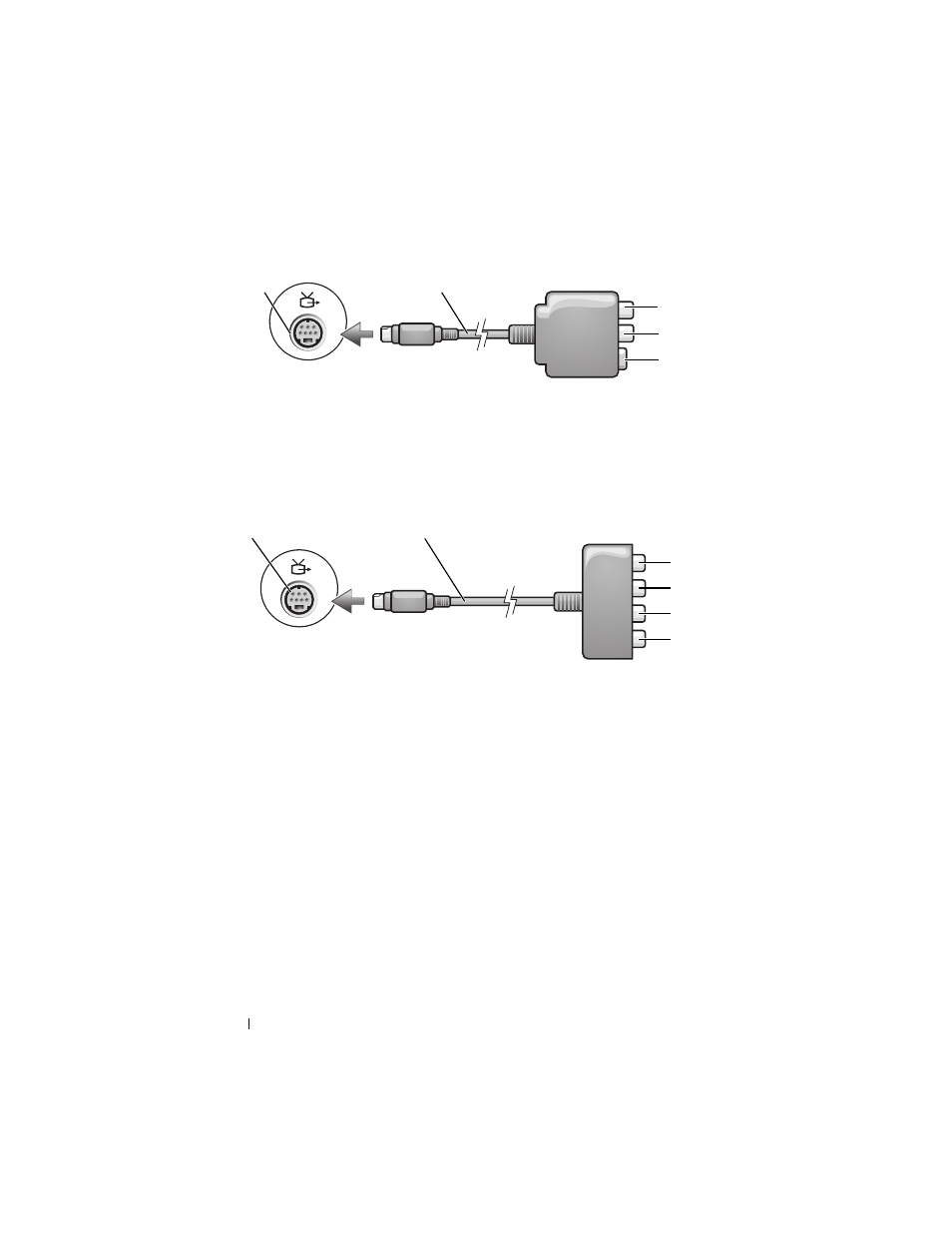

1
разъем S video (ТВ выход)
2
композитный видеоадаптер
3
цифровой аудиоразъем
S/PDIF
4
выходной разъем
композитного видеосигнала
5
разъем S video
1
разъем S video (ТВ выход)
2
компонентный видеоадаптер
3
цифровой аудиоразъем S/PDIF
4
выходной разъем компонентного
видеосигнала Pr (красный)
5
выходной разъем
компонентного видеосигнала
Pb (синий)
6
выходной разъем компонентного
видеосигнала Y (зеленый)
5
4
3
2
1
5
4
3
1
2
6
