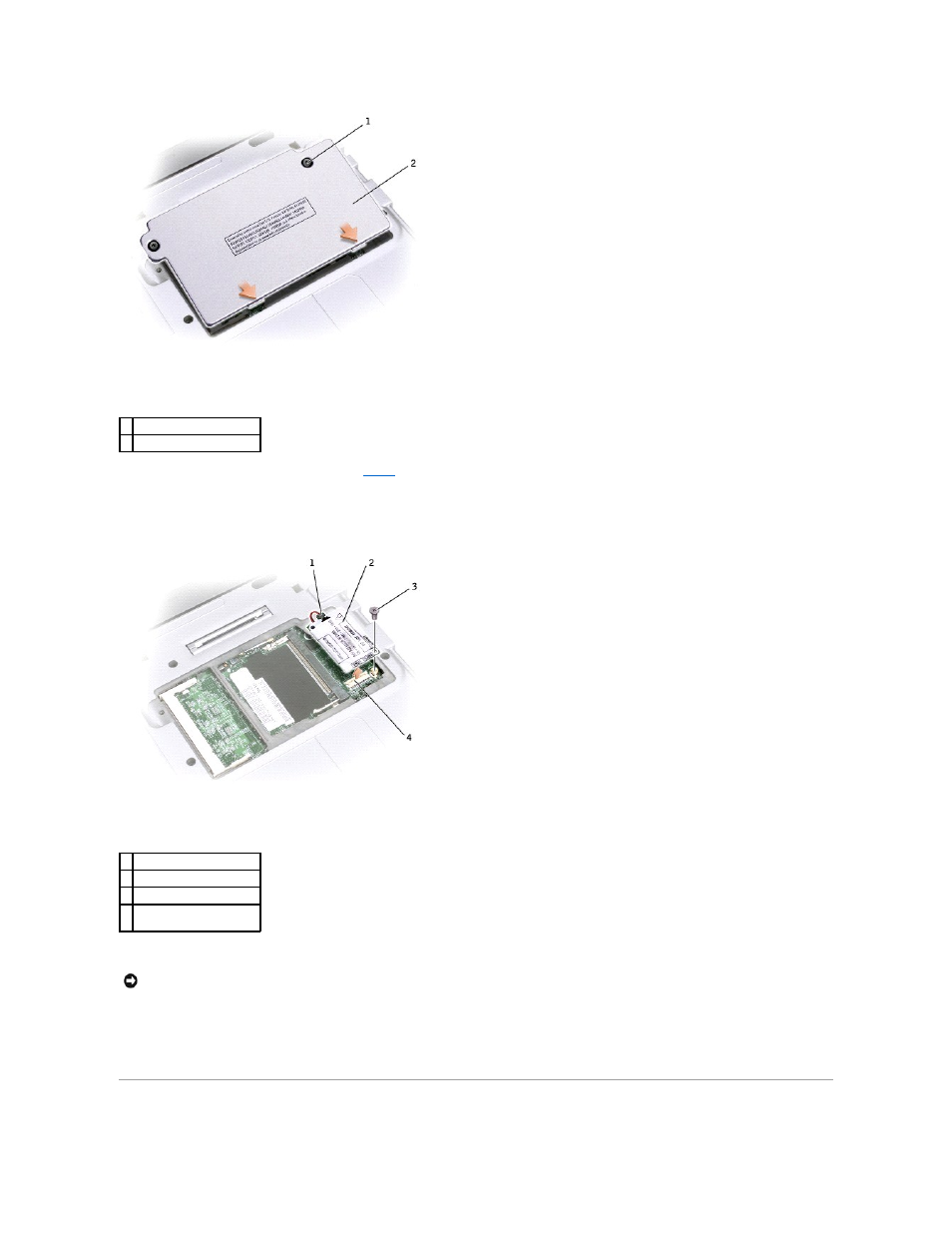

Инструкция по эксплуатации Dell Latitude X300
Страница 100
8.
Если модем еще не установлен
. Если вы устанавливаете новый модем, удалите прежний.
a.
Выверните винты
, которые крепят модем к системной плате, и отложите их в сторону.
b.
Потяните вверх приклеенный язычок
, чтобы вытащить модем из разъема на системной плате, затем отсоедините модемный кабель.
9.
Подключите модемный кабель к модему
.
10.
Выровняйте модем по отверстиям для винтов и вставьте в разъем на системной плате
.
11.
Заверните винты
, чтобы закрепить модем на системной плате.
12.
Установите крышку на место
.
1 невыпадающие винты (2)
2 крышка
1 разъем модемного кабеля
2 модем
3 винт крепления модема
4 разъем на системной
плате
ЗАМЕЧАНИЕ
.
Конструкция разъемов такова
, что вставить плату неправильно невозможно. Если плата не вставляется, проверьте разъемы и
переориентируйте плату
.
