6. Если извлекается плата PCI, возьмите ее за верхние углы, а затем извлеките из разъема.
7. Если извлекается плата PCI Express x16, нажмите на фиксатор и возьмите плату за верхние углы. Извлеките плату из разъема.
8. Если вы не собираетесь устанавливать плату , закройте незанятый слот заглушкой.
9. Снимите заглушку , чтобы освободить отверстие слота платы (если это применимо).
10. Подготовьте плату к установке .
Информацию по конфигурированию , индивидуальной настройке и внутренним подключениям платы смотрите в документации, прилагаемой к
плате .
11. Совместите плату с разъемом .
12. Вставьте плату в разъем и надавите на нее . Убедитесь, что плата плотно встала на место.

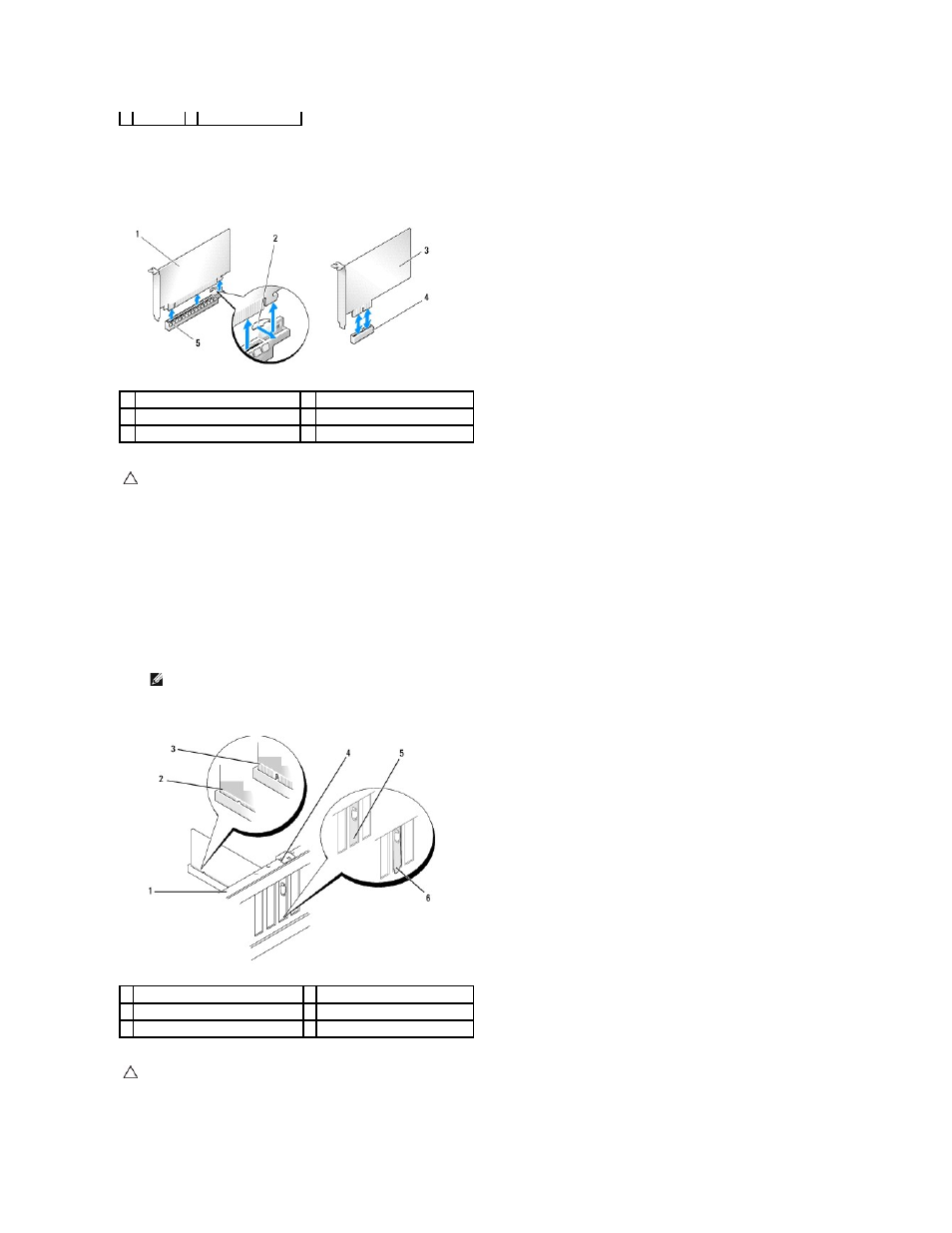

3 слоты (2)
1 плата PCI Express x16 2 фиксатор
3 плата PCI Express x1 4 слот платы PCI Express x1
5 слот платы PCI Express x16
ВНИМАНИЕ . Для соблюдения сертификационных требований ФКС к компьютеру необходимо закрывать незанятые слоты плат
заглушками . Заглушки также препятствуют попаданию пыли и грязи внутрь компьютера.
ПРИМЕЧАНИЕ . Если вы устанавливаете плату PCI Express в разъем x16, убедитесь, что фиксатор совмещен с соответствующим пазом.
1 установочная планка 2 полностью вставленная плата
3 неполностью вставленная плата 4 направляющая выравнивания
5 заглушка в слоте 6 заглушка, не попавшая в слот
ВНИМАНИЕ . Не укладывайте кабели поверх плат или за ними . Укладка кабелей поверх плат может помешать нормальному закрытию
крышки корпуса компьютера или привести к повреждению оборудования .
