7. Если вы не собираетесь устанавливать устройство чтения мультимедийных карт обратно , перейдите к шагу 12 .
8. Если вы устанавливаете устройство чтения мультимедийных карт обратно или устанавливаете новое устройство чтения мультимедийных карт ,
задвиньте его внутрь отсека до упора .
9. Совместите резьбовое отверстие на устройстве чтения мультимедийных карт с резьбовым отверстием в шасси .
10. Вверните обратно винт , которым устройство чтения мультимедийных карт крепится к шасси.
11. Подсоедините к устройству чтения мультимедийных карт кабели питания и передачи данных .
12. Установите на место переднюю панель (см. раздел Установка передней панели ).
13. Установите на место крышку корпуса компьютера (см. раздел Установка крышки корпуса компьютера ).
14. Подключите компьютер и устройства к электросети и включите их .
Установка дисковода FlexDock
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Снимите крышку корпуса компьютера (см. раздел Установка крышки корпуса компьютера ).
3. Снимите переднюю панель (см. раздел Установка передней панели ).
4. Выверните два винта , которыми крепится дисковод FlexDock.
5. Отсоедините кабель питания от разъема питания дисковода FlexDock.
6. Отсоедините кабель USB дисковода FlexDock от разъема (JUSB4 или JUSB5) на системной плате (см. раздел Компоненты системной платы ).
7. Выдвиньте дисковод FlexDock наружу через переднюю панель компьютера.

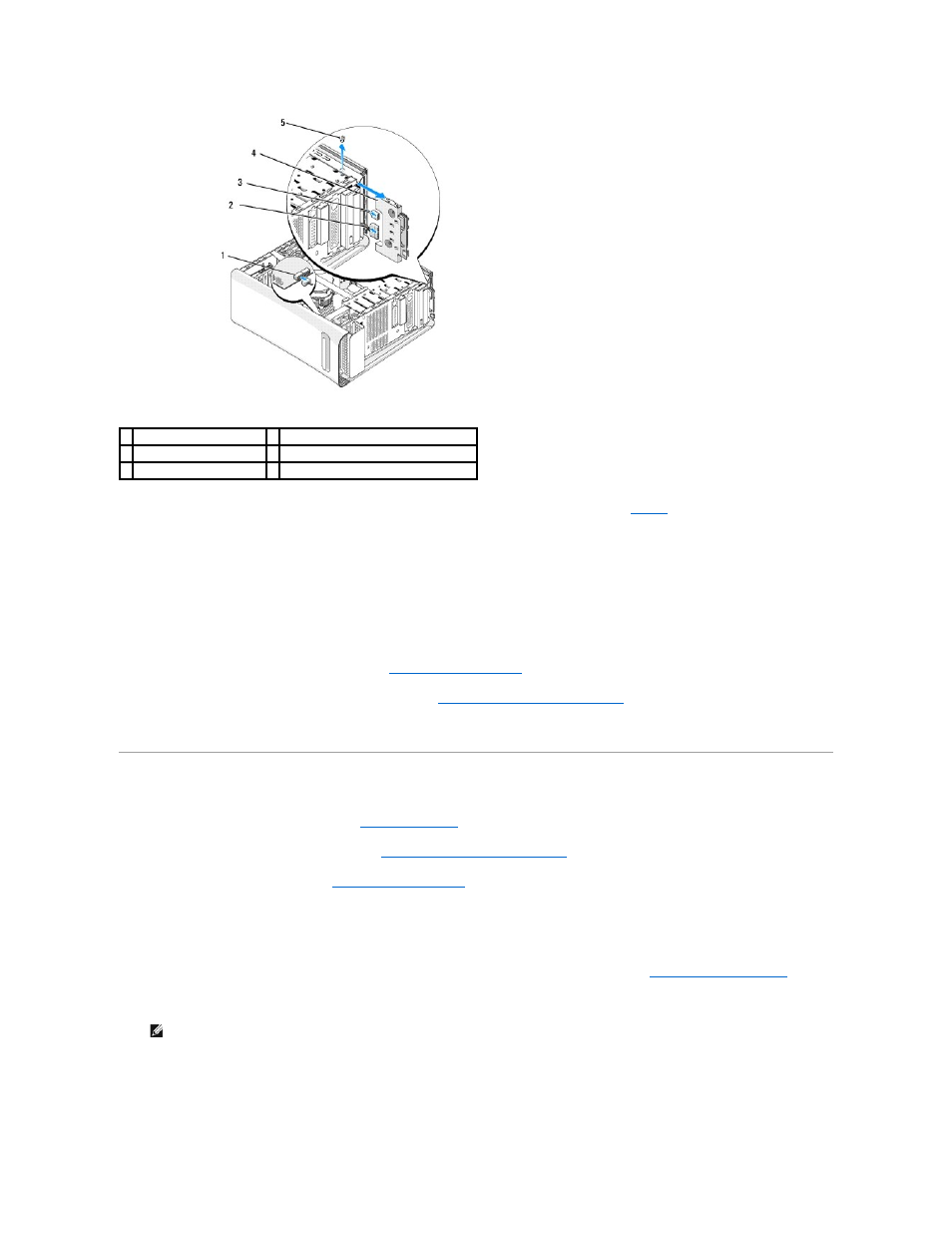

1 разъем на системной плате 2 кабель питания
3 кабель передачи данных 4 устройство чтения мультимедийных карт
5 винт
ПРИМЕЧАНИЕ . Если вы не собираетесь устанавливать дисковод FlexDock обратно, отсоедините второй конец кабеля передачи данных от
системной платы и отложите его в сторону . Можно использовать кабель передачи данных для установки дисковода FlexDock в будущем.
