Инструкция по эксплуатации Dell Studio XPS 9000
Страница 13
9.
Если рычаг фиксатора на гнезде не в верхнем положении
, поднимите его.
10.
Совместите переднюю и заднюю направляющие прорези на процессоре с передней и задней направляющими прорезями на гнезде
.
11.
Совместите контакты «
1» на процессоре и на разъеме.
12.
Аккуратно вставьте процессор в гнездо и убедитесь
, что он расположен правильно.
13.
Когда процессор полностью установится в гнездо
, закройте крышку процессора.
14.
Переведите рычажок фиксатора гнезда назад к гнезду и зафиксируйте его на месте
, чтобы закрепить процессор.
15.
Удалите термопасту с нижней части радиатора
.
16.
Нанесите новую термопасту на верхнюю поверхность процессора
.
17.
Установите на место вентилятор и радиатор процессора в сборе
(см. раздел
Замена вентилятора и радиатора процессора в сборе
).
18.
Подсоедините кабели питания к разъему питания процессора
(PWR2) и главному разъему питания (PWR1) на системной плате (см. раздел
Компоненты системной платы
).
19.
Установите крышку корпуса компьютера
(см. раздел
Установка крышки корпуса компьютера
).

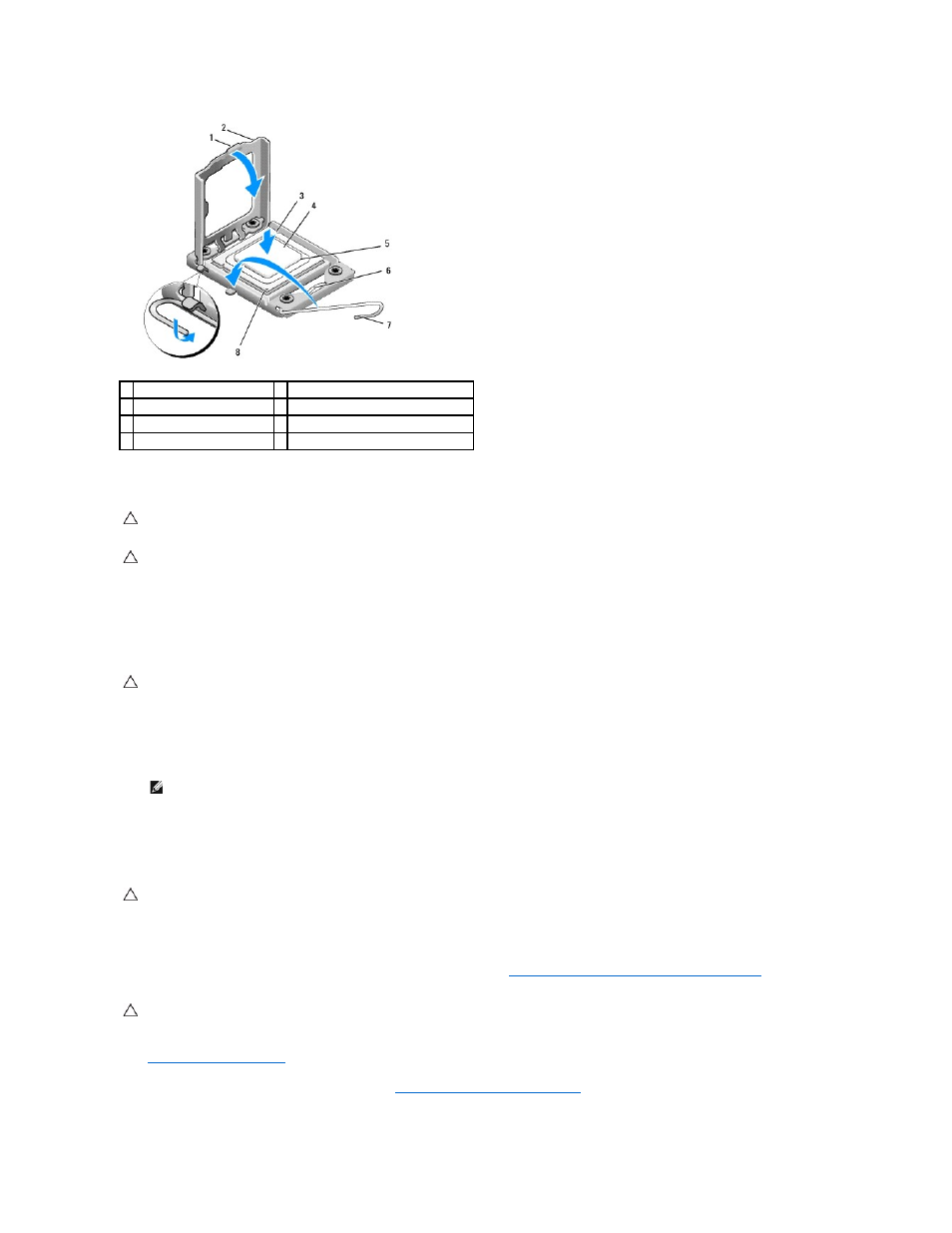

1 выступ
2 крышка процессора
3 направляющая прорезь (2)
4 процессор
5 гнездо
6 центральная защелка крышки
7 рычажок фиксатора
8 указатель контакта «1» процессора
ВНИМАНИЕ
.
Во избежание неустранимого повреждения процессора и компьютера необходимо правильно установить процессор в гнездо
перед включением компьютера
.
ВНИМАНИЕ
.
Контакты гнезда являются хрупкими
. Во избежание повреждения контактов правильно совместите процессор с гнездом и не
прикладывайте к процессору особых усилий во время его обратной установки
. Будьте осторожны, чтобы не коснуться контактов
системной платы и не погнуть их
.
ВНИМАНИЕ
.
Во избежание повреждения контактов правильно совместите процессор с гнездом и не прикладывайте к процессору особых
усилий во время его установки
.
ПРИМЕЧАНИЕ
.
Убедитесь в том
, что выступ на крышке процессора расположен под центральной защелкой крышки на гнезде.
ВНИМАНИЕ
.
Не забудьте нанести новую термопасту
. Новая термопаста необходима для обеспечения достаточного термоскрепления,
которое является обязательным условием для оптимальной работы процессора
.
ВНИМАНИЕ
.
Убедитесь
, что вентилятор и радиатор процессора в сборе плотно встали на свое место и надежно закреплены.
