Замена вентилятора и радиатора процессора в сборе
1.
Выполните процедуры
, описанные в разделе
Подготовка к работе
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Установка крышки корпуса компьютера
).
3.
Отсоедините кабель вентилятора процессора от разъема «
CPUFAN1» на системной плате (см. раздел
Компоненты системной платы
).
4.
Осторожно отведите в сторону все кабели
, которые проходят над вентилятором и радиатором процессора в сборе.
5.
Ослабьте четыре невыпадающих винта
, которыми крепятся вентилятор и радиатор процессора в сборе.
6.
Приподнимите вентилятор и радиатор процессора в сборе
, извлеките из компьютера и отложите в сторону.
7.
Чтобы установить вентилятор и радиатор процессора в сборе на место
, удалите термопасту с нижней поверхности радиатора.
8.
Нанесите новую термопасту на верхнюю поверхность процессора
.
9.
Совместите четыре невыпадающих винта на вентиляторе и радиаторе процессора в сборе с отверстиями на системной плате
.
10.
Затяните четыре невыпадающих винта
, которыми крепятся вентилятор и радиатор процессора в сборе.
ОСТОРОЖНО
!
Несмотря на пластмассовый кожух
, вентилятор процессора и радиатор в сборе могут очень сильно нагреваться при
обычной работе
. Дайте им остыть в течение достаточного времени, прежде чем прикасаться к ним.
ВНИМАНИЕ
.
Вентилятор и радиатор процессора представляют собой единое устройство
. Не пытайтесь извлечь вентилятор отдельно.
ВНИМАНИЕ
.
Для обеспечения максимального охлаждения процессора не касайтесь поверхностей теплообмена на радиаторе процессора
.
Находящиеся на коже жировые вещества могут снизить теплопроводность термоохлаждающих накладок
.
ВНИМАНИЕ
.
После извлечения вентилятора и радиатора процессора в сборе положите вынутый блок верхней стороной вниз или на бок
,
чтобы не повредить тепловой интерфейс радиатора
.

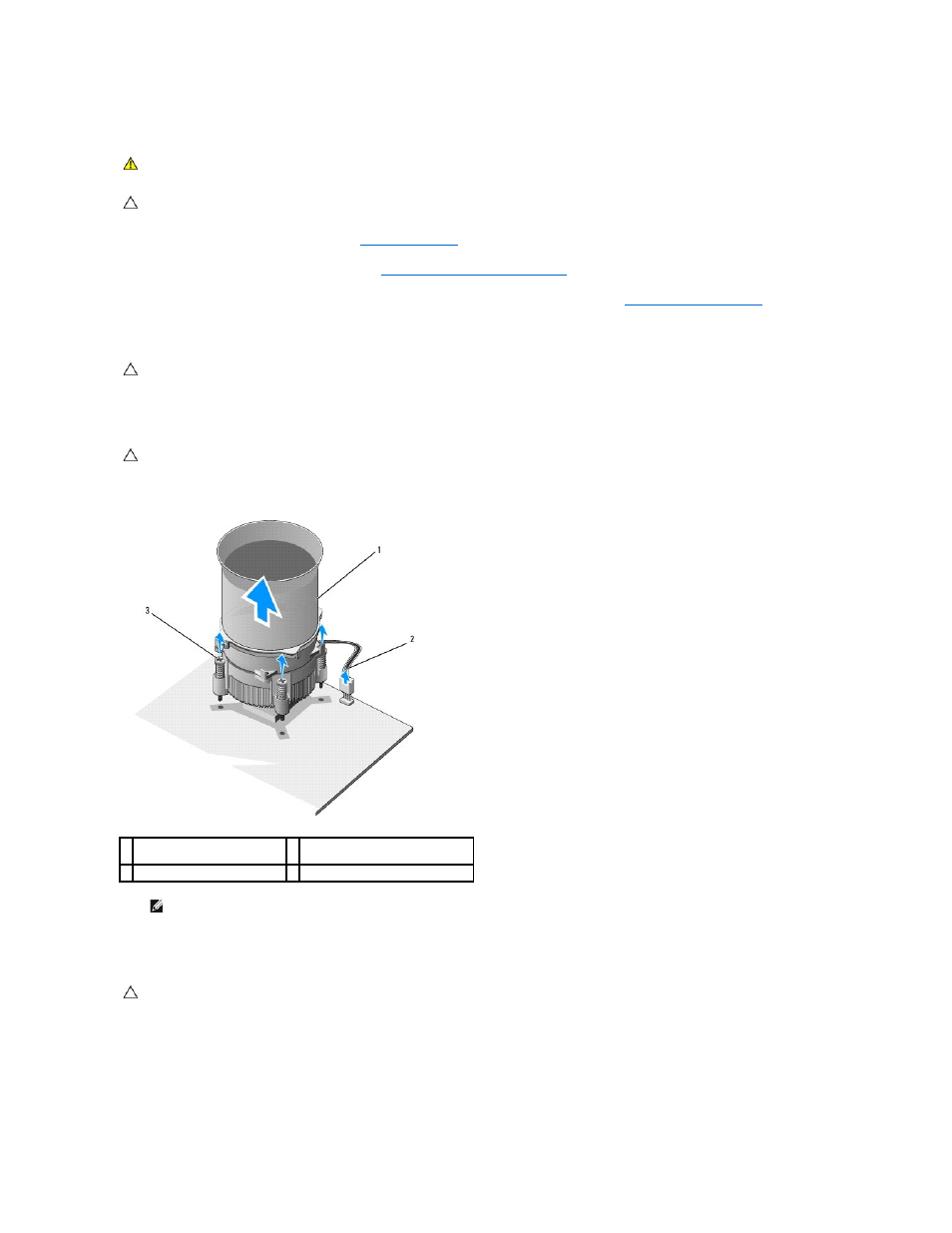

1 вентилятор и радиатор
процессора в сборе
2 кабель вентилятора и радиатора
процессора в сборе
3 невыпадающие винты (4)
ПРИМЕЧАНИЕ
.
Вентилятор и радиатор процессора в сборе в данном компьютере могут выглядеть иначе
, чем на приведенном выше
рисунке
.
ВНИМАНИЕ
.
Не забудьте нанести новую термопасту
. Новая термопаста необходима для обеспечения достаточного термоскрепления,
которое является обязательным условием для оптимальной работы процессора
.
