Диск mSATA
59
Диск mSATA
ОСТОРОЖНО!
Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным
в «Перед началом работы» на стр. 13. Дополнительные сведения по вопросам
безопасности см. на веб странице, посвященной соответствию нормативным
требованиям: dell.com/regulatory_compliance.
Предварительные действия
1 Откройте корпус компьютера. См. раздел «Снятие крышки корпуса
компьютера» на стр. 25.

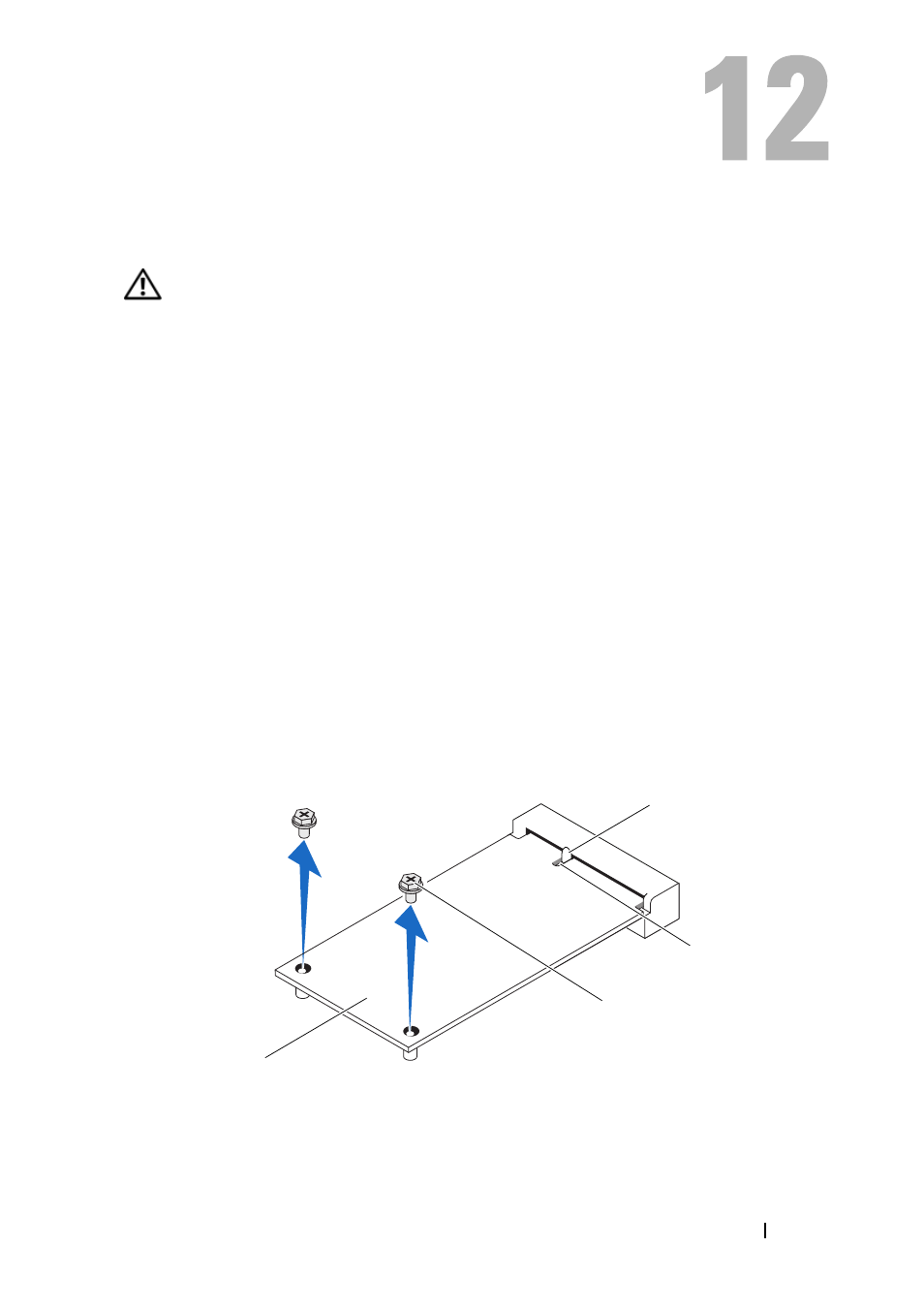

Извлечение диска mSATA
1 Найдите разъем mSATA (MSATA1) на системной плате. См. раздел
«
Компоненты системной платы» на стр. 23.
2 Выверните винты, которыми диск mSATA крепится к системной плате.
3 Приподнимите диск mSATA и извлеките его из разъема на системной плате.
1
диск mSATA
2
винты (2)
3
паз
4
выступ
2
1
3
4
