Плата графического адаптера
41
Установка платы графического адаптера
1 Совместите плату графического адаптера с разъемом PCI-Express x16 на
системной плате.
2 Вставьте плату в разъем и с усилием нажмите на нее. Убедитесь, что плата
надежно зафиксирована в разъеме.
3 Подключите кабель питания к графическому адаптеру, если это применимо.
4 Установите на место скобу крепления плат, убедившись, что:
•
направляющий зажим совмещен с направляющим пазом;
•
верхняя кромка всех карт и заглушек находится вровень
с установочной планкой;
•
установочная планка вошла в паз в верхней части платы или заглушки.

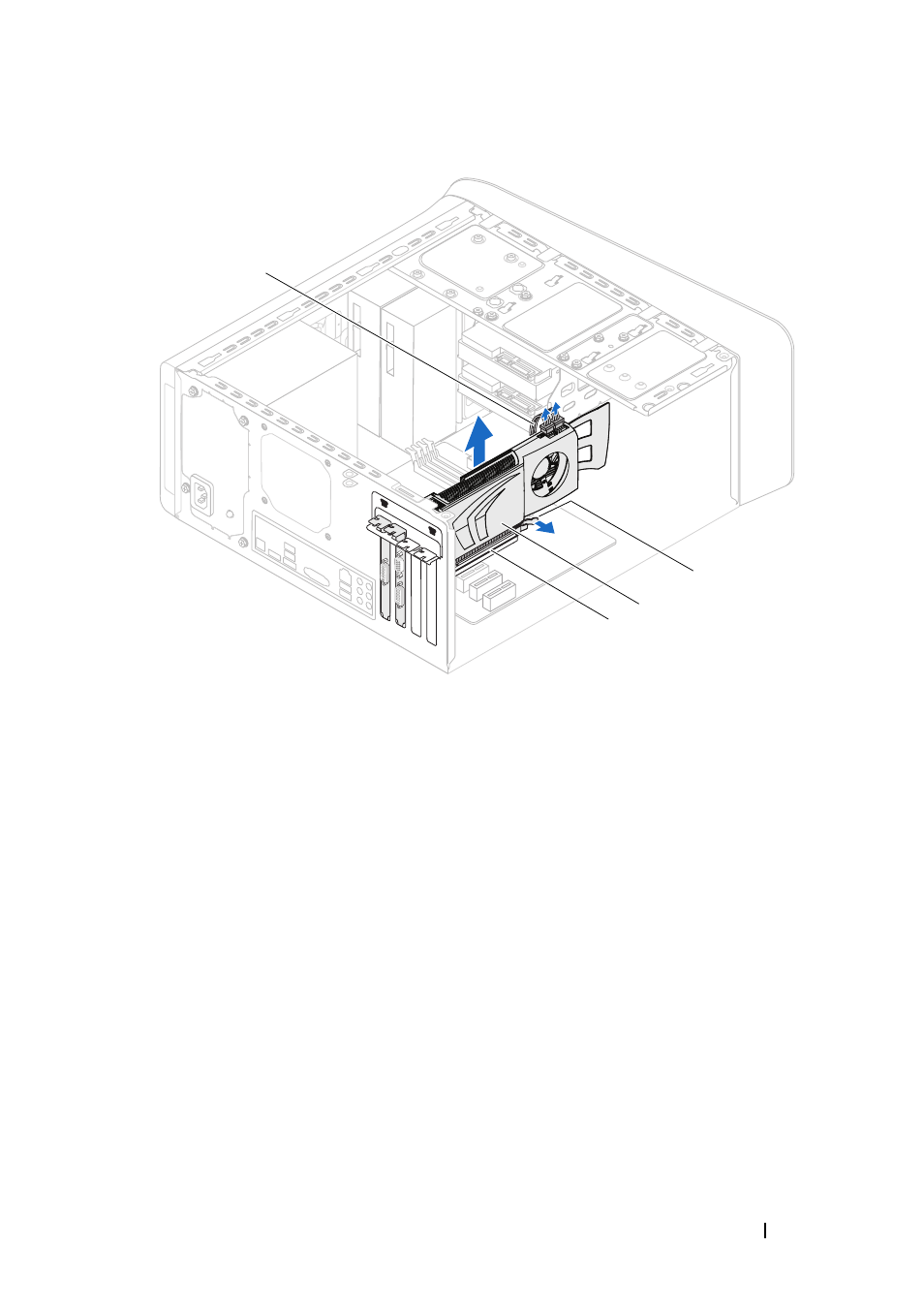

1 разъем PCI Express x16
2
плата графического адаптера
3 фиксатор
4
кабель питания
1
4
2
3
