Вид компьютера изнутри
1
разъем питания
2
сетевой разъем
3
разъемы USB 2.0 (4)
4
разъемы USB 3.0 (2)
5
разъем VGA
6
разъем HDMI
7
оптический разъем S/P DIF
8
аудио-порты
9
слоты для плат расширения
10 гнездо защитного троса
11 кольца для навесного замка

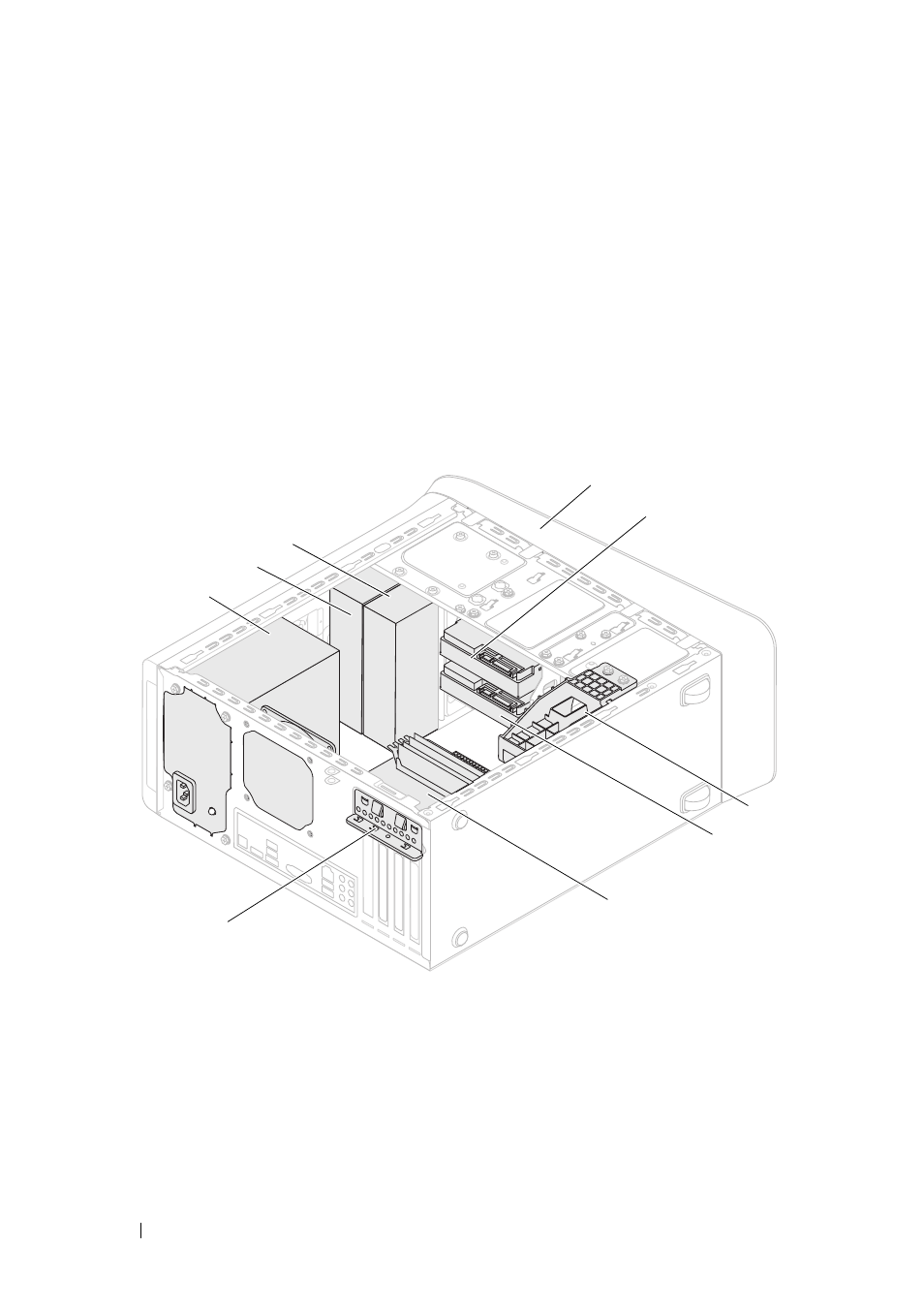

1
передняя лицевая панель
2
основной жесткий диск
3
скоба крепления графического
адаптера (заказывается дополнительно)
4
дополнительный жесткий диск
5
c
истемная плата
6
фиксирующий зажим платы
7
блок питания
8
основной оптический дисковод
9
дополнительный оптический дисковод
7
2
1
9
5
6
4
8
3
