Плата (или платы) PCI Express x1
Установка платы (или плат) PCI Express x1
1 Вставьте плату PCI-Express x1 в слот на системной плате и надавите на нее.
Убедитесь, что плата PCI-Express x1 плотно встала на место.
2 Установите на место скобу крепления плат, убедившись, что:
•
направляющий зажим совмещен с направляющим пазом;
•
верхняя кромка всех карт и заглушек находится вровень
с установочной планкой;
•
установочная планка вошла в паз в верхней части платы или заглушки.
3 Заверните винт, которым крепится скоба крепления плат.

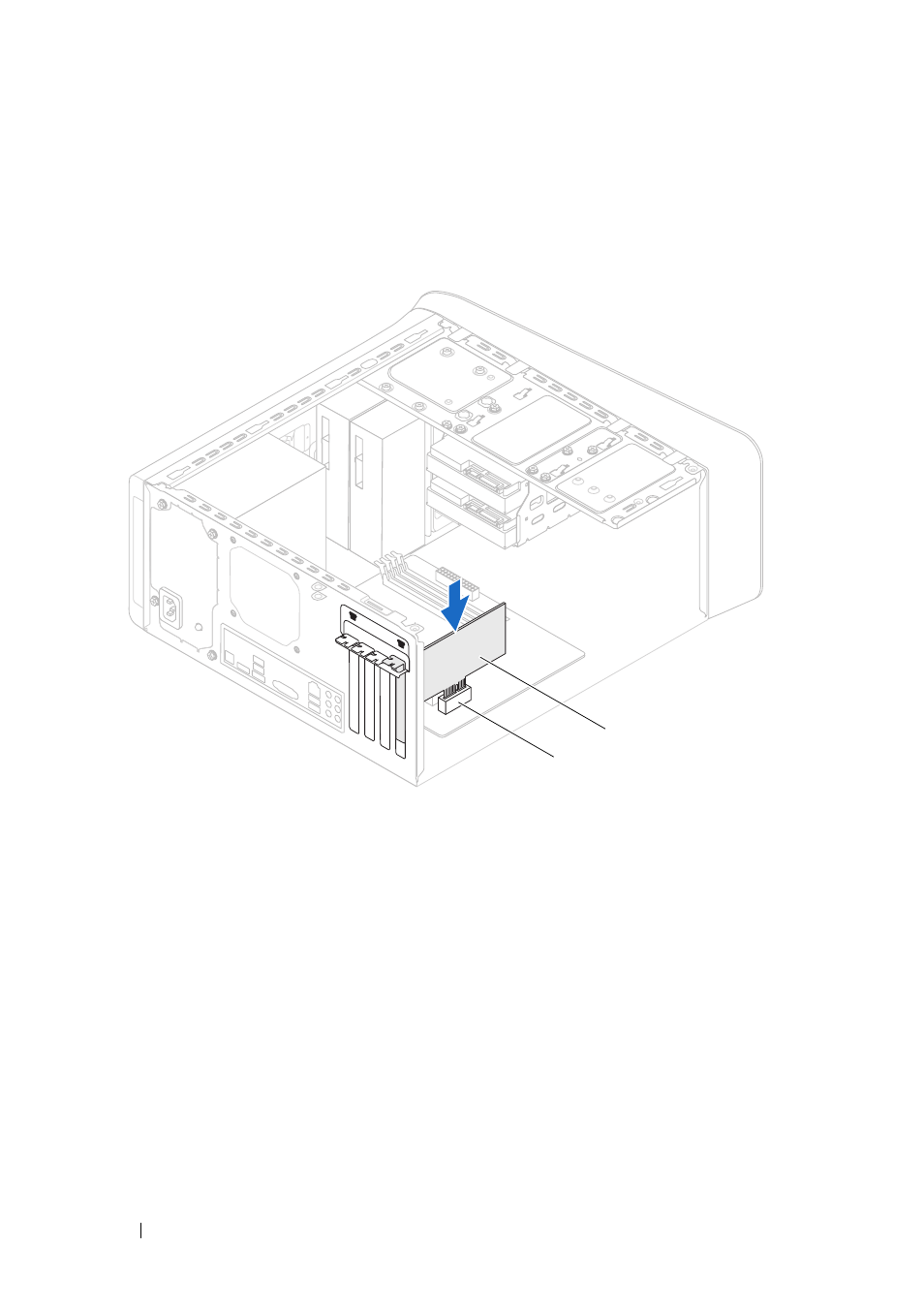

1
разъем платы PCI-Express x1
2
плата PCI-Express x1
1
2
