контактным миниатюрным разъемам типа Deutsche Industrie Norm (DIN) на задней панели.
Драйвер мыши может предоставлять мыши приоритет на обслуживание микропроцессором, выдавая запрос IRQ12 при перемещении мыши.
Кроме того, драйвер передает данные мыши в прикладную программу, управляемую мышью.
Разъем клавиатуры
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема клавиатуры. На рис. B-4
показаны номера контактов разъема клавиатуры, а в таблице B-3 - назначение контактов и интерфейсные сигналы разъема клавиатуры.

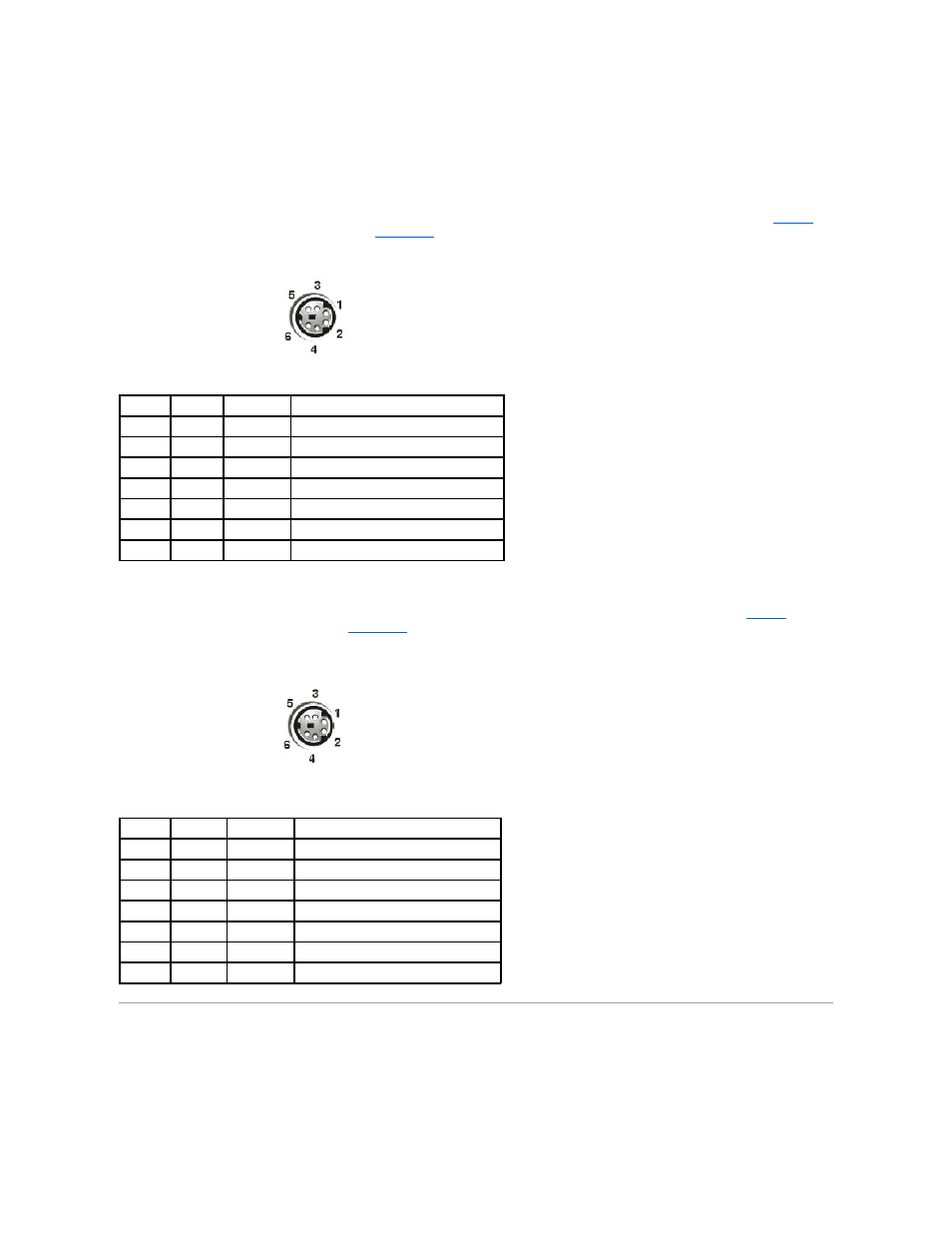

Рис . B-4. Номера контактов разъема клавиатуры
Таблица B-3. Назначение контактов разъема клавиатуры
Разъем мыши .
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема мыши. На рис. B-5
показаны номера контактов разъема мыши, а в таблице B-4 - назначение контактов и интерфейсные сигналы разъема мыши.
Рис . B-5. Номера контактов разъема мыши
Таблица B-4. Назначение контактов разъема мыши
Разъем видеоадаптера
Для подключения VGA-совместимого монитора в системе используется 15-контактный миниатюрный разъем высокой плотности типа D-sub.
Видеосхема на системной плате обеспечивает синхронизацию сигналов, управляющих красной, зеленой и синей электронными пушками в
мониторе.
Контакт Сигнал Вход /выход Определение
1 KBDATA Вход/выход Данные клавиатуры
2 NC - Нет соединения
3 GND - Подвешенная земля
4 FVcc - Напряжение питания (с предохранителем)
5 KBCLK Вход/выход Синхронизация клавиатуры
6 NC - Нет соединения
Экран - - Заземление на массу
Контакт Сигнал Вход /выход Определение
1 MFDATA Вход/выход Данные мыши
2 NC - Нет соединения
3 GND - Подвешенная земля
4 FVcc - Напряжение питания с предохранителем
5 MFCLK Вход/выход Синхронизация мыши
6 NC - Нет соединения
Экран - - Заземление на массу
