Обозначения портов используются, например, в процедурах установки программного обеспечения, в которых необходимо указать порт, к
которому подключен принтер, что позволяет программе определить, куда следует отправлять выходные данные. Неправильное назначение не
позволит выводить данные на печать или приведет к некорректной распечатке данных.
Установка платы расширения с последовательным или параллельным портами
В системе имеется возможность автоматической конфигурации последовательных портов. Эта функция позволяет установить плату расширения с
последовательным портом, имеющим то же назначение, что и один из встроенных портов, без переконфигурирования платы. Если система
обнаружит на плате расширения последовательный порт с тем же назначением, что и встроенный, она предоставит встроенному
последовательному порту следующее свободное назначение.
Как новый, так и переназначенный COM-порты будут использовать одну линию запроса на прерывание (IRQ) следующим образом:
COM1, COM3: IRQ4 (совместное использование)
COM2, COM4: IRQ3 (совместное использование)
Последовательные порты имеют следующие значения адресов ввода/вывода:
COM1: 3F8h
COM2: 2F8h
COM3: 3E8h
COM4: 2E8h
Например, если установить в систему внутренний модем с портом, сконфигурированным как COM1, система будет рассматривать логический
COM1 как адрес на плате модема. Она автоматически переназначит встроенный последовательный порт, обозначенный ранее как COM1, на
COM3, который будет использовать то же значение IRQ, что и COM1. Обратите внимание, что если два COM-порта используют одно и то же
значение IRQ, можно использовать любой из этих портов, но не оба одновременно. Если установить одну или несколько плат расширения с
последовательными портами, имеющими обозначения COM1 и COM3, соответствующий встроенный последовательный порт будет отключен.
Перед установкой платы, вызывающей переназначение последовательных портов, проверьте в документации по программному обеспечению, что
оно может использовать новое назначение COM-порта.
Чтобы избежать автоматического конфигурирования, можно переустановить перемычки на плате расширения и изменить тем самым назначение
порта на плате на следующий свободный номер COM, сохранив назначение встроенного последовательного порта. Можно также отключить
встроенные порты в программе настройки системы. В документации по плате расширения должен быть указан используемый по умолчанию
адрес ввода/вывода платы и значения IRQ. Кроме того, в ней должны иметься инструкции по переадресации порта и изменению значения IRQ,
если оно потребуется.
Если устанавливается плата расширения, содержащая, например, параллельный порт, сконфигурированный как LPT1 (IRQ7, адрес ввода/вывода
378h), с помощью программы настройки системы переназначьте встроенный параллельный порт.
Общую информацию о работе системы с последовательными и параллельными портами и более подробные процедуры см. в документации по
операционной системе.
Разъемы последовательного порта
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъемов последовательного порта.
На
рис. B-2 показаны номера контактов разъемов последовательных портов, а в таблице B-1 - назначение контактов и интерфейсные сигналы
разъема последовательного порта.

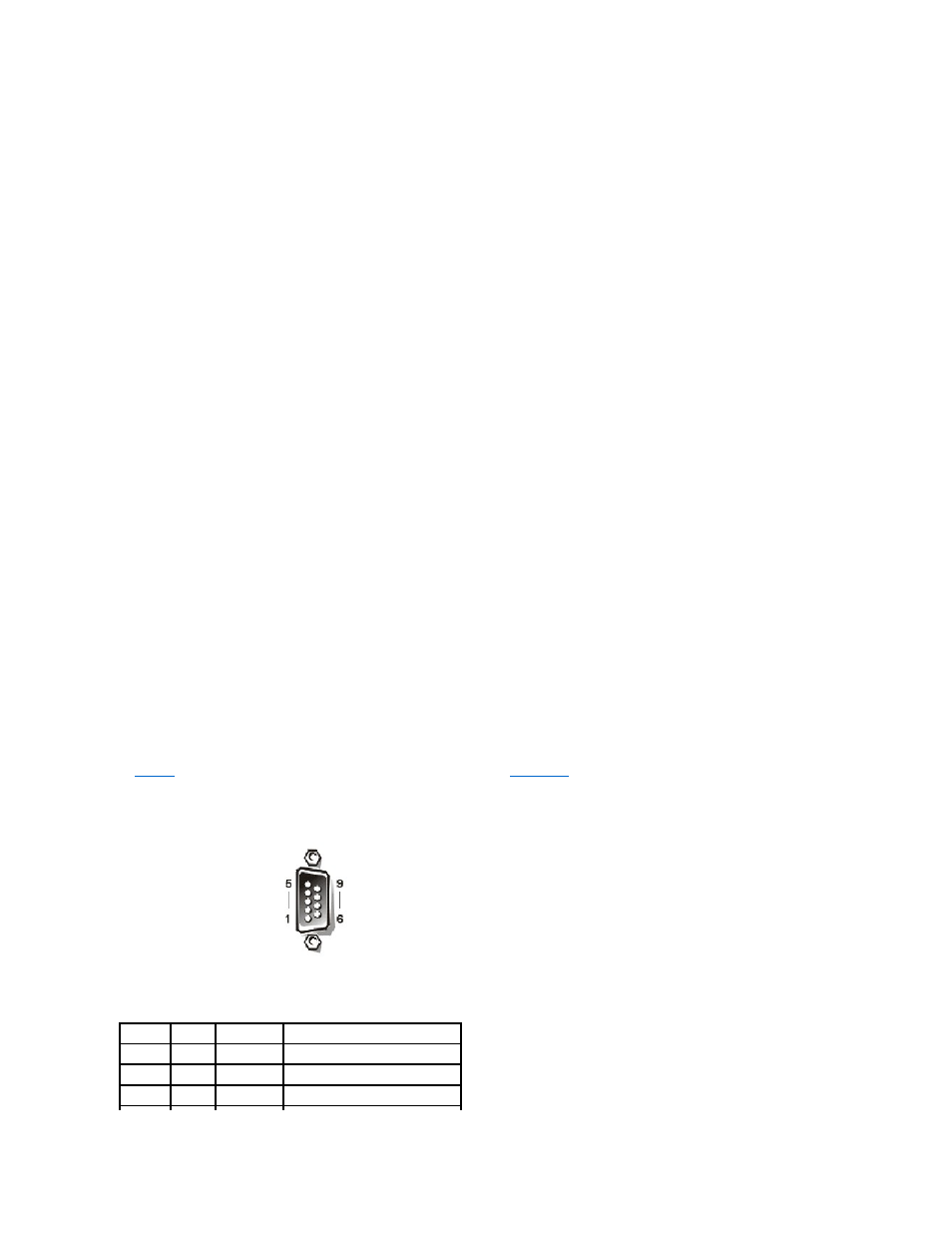

Рис . B-2. Номера контактов разъемов последовательных портов
Таблица B-1. Номера контактов разъемов последовательных портов
Контакт Сигнал Вход/выход Определение
1 DCD Вход Детектирование данных и несущей
2 SIN Вход Последовательный ввод
3 SOUT Выход Последовательный вывод
